Induktive Koppler zur IO-Link-Signalübertragung
Induktive Koppler zur berührungslosen Energie- und Signalübertragung – BIC0084

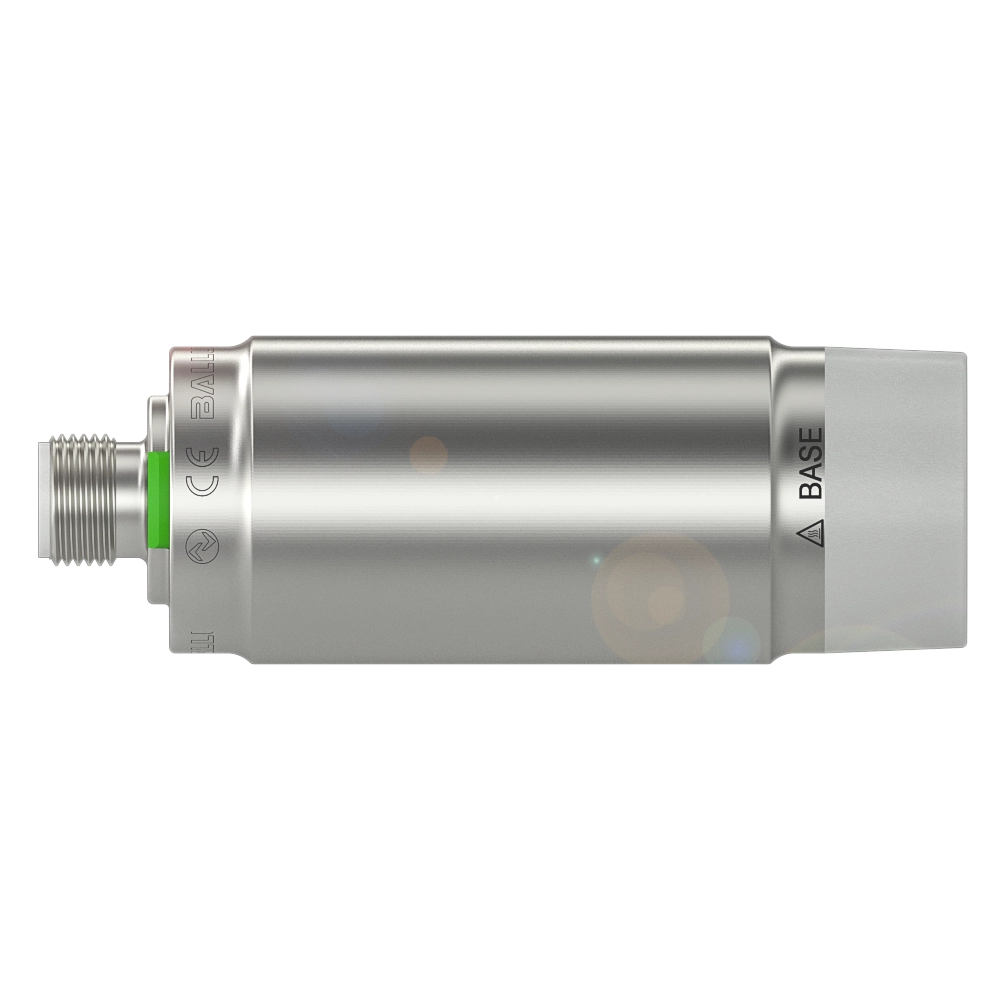

Der induktive Koppler BIC 1B1-IT1A0-G30EI22-SM4A5A mit dem Order Code BIC0084 arbeitet mit IO-Link und bidirektionaler Signalform. Als Komponente ist er als Base ausgeführt. Die Übertragung erfolgt über einen Abstand von 0…5 mm. Der Anschluss besteht aus einem Steckverbinder mit M12x1-Stecker, 4-polig. Die Bemessungsbetriebsspannung beträgt 24 VDC. Das Gehäuse besteht aus Edelstahl und hat die Abmessungen Ø 30 x 85 mm. Der Umgebungstemperaturbereich reicht von -25…85 °C. Die Schutzarten sind IP67, IP68 und IP69K.
Die Übertragungsraten umfassen COM2 mit 38.4 kBaud und COM3 mit 230.4 kBaud; der Diagnosekanal arbeitet mit COM2 bei 38.4 kBaud. Die additive Zykluszeit beträgt 0 ms. Für Prozessdaten IN und OUT stehen jeweils 0…32 Byte zur Verfügung; der Diagnosekanal umfasst 2 Byte IN und 1 Byte OUT. Der SIO-Mode ist nicht vorhanden. Zu den Sekundärfeatures gehören Identifikation, Geräteerkennung, Betriebsstundenzähler, Startzykluszähler, Status extremer Umgebungsbedingungen, Speichernutzungsüberwachung und Variantenkonfiguration. Für Condition Monitoring sind Vibrationsüberwachung und interne Temperaturüberwachung integriert.
