Induktive Koppler zur IO-Link-Signalübertragung
Induktive Koppler zur berührungslosen Energie- und Signalübertragung – BIC0085

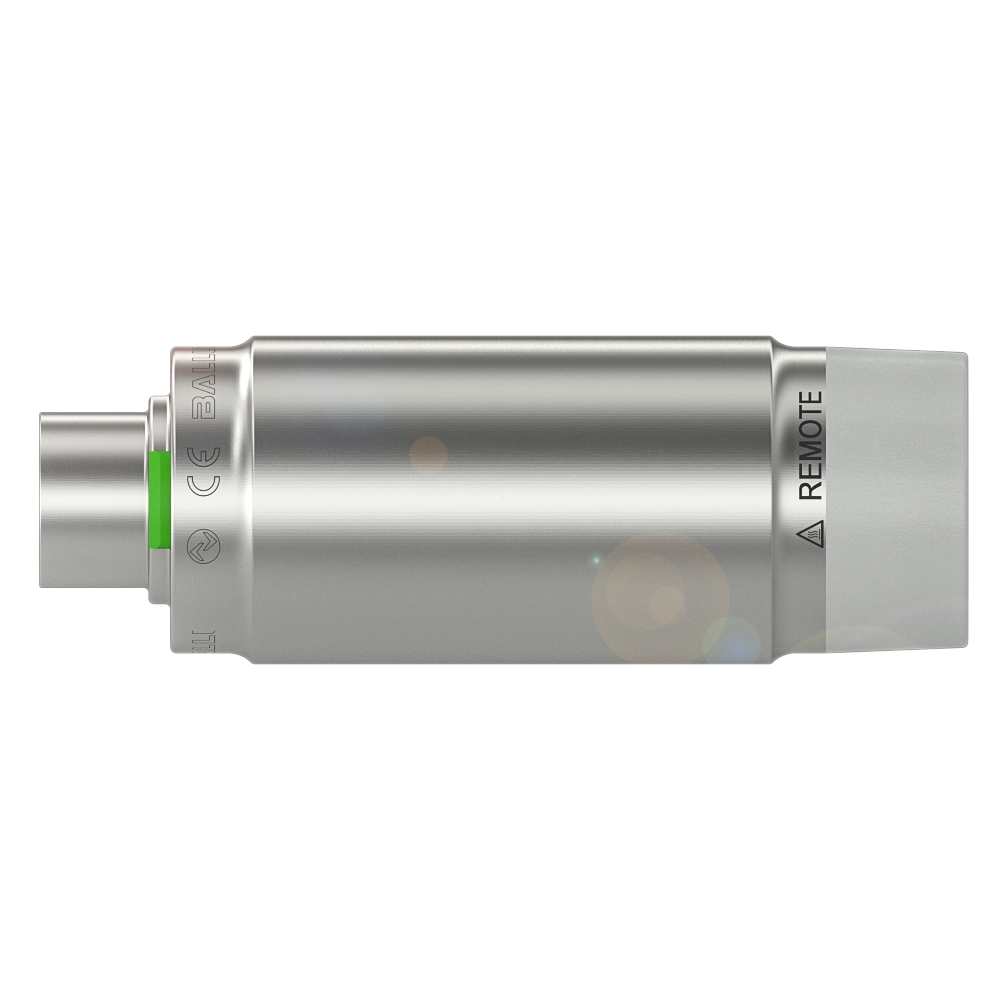

Der induktive Koppler BIC 2B1-IT1A0-G30EI22-SM4A5A mit dem Order Code BIC0085 ist für IO-Link ausgeführt und überträgt bidirektionale Signale. Als Komponente ist er als Remote ausgeführt. Der Übertragungsabstand beträgt 0...5 mm. Die Verbindung erfolgt über einen 5-poligen M12x1-Steckverbinder als Buchse. Zur Verfügung stehen eine Ausgangsspannung von 24 VDC, ein Ausgangsnennstrom von 1.5 A und ein maximaler Ausgangsstrom von 2.2 A.

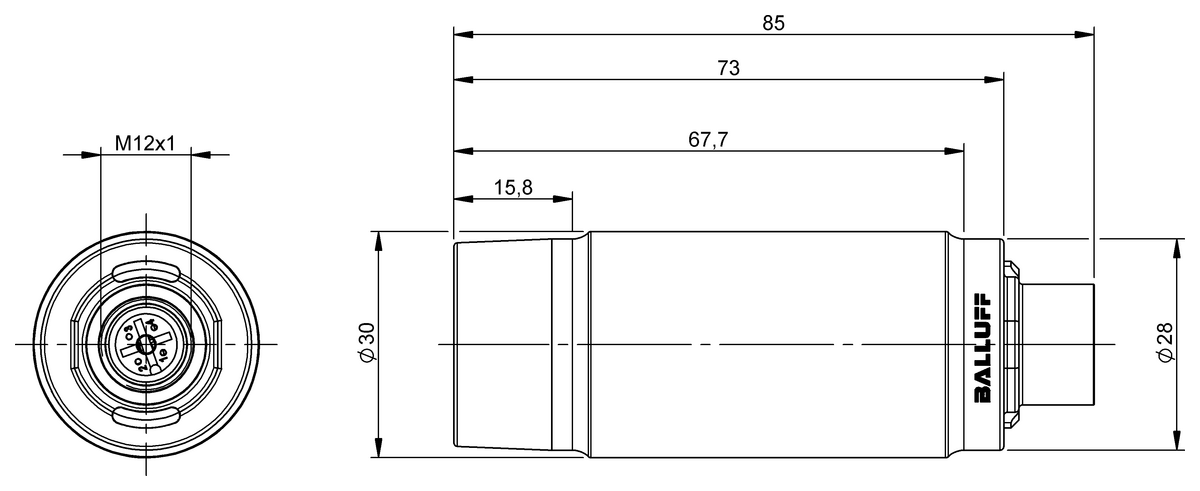

Das Gehäuse besteht aus Edelstahl und hat die Abmessungen Ø 30 x 85 mm. Der Koppler ist für eine Umgebungstemperatur von -25...85 °C ausgelegt und besitzt die Schutzarten IP67, IP68 und IP69K. Die Übertragungsraten umfassen COM2 (38.4 kBaud) und COM3 (230.4 kBaud); die additive Zykluszeit beträgt 0 ms. Prozessdaten IN und OUT unterstützen jeweils 0…32 Byte. Ein SIO-Mode ist nicht vorhanden. Zu den Sekundärfeatures gehören Identifikation, Geräteerkennung, Betriebsstundenzähler, Startzykluszähler, Status extremer Umgebungsbedingungen, Speichernutzungsüberwachung und Variantenkonfiguration. Für Condition Monitoring sind Vibrationsüberwachung und interne Temperaturüberwachung vorgesehen.
