BIS01EC

HF-Schreib-/Leseköpfe (13,56 MHz) mit integrierter Auswerteeinheit

Typenschlüssel:

BIS M-404-045-401-07-S4-SA3

Wird geladen...

Produktbeschreibung

HF-Schreib-/Leseköpfe mit integrierter Auswerteeinheit sind die Vermittler zwischen Datenträger und PC oder der Steuerung. Ihr Vorteil: Da sich Antenne, Elektronik und Schnittstelle in einem Gehäuse befinden, entfällt eine zusätzliche Auswerteeinheit.
Zusätzlich spart die einfache Integration jede Menge Installationsaufwand. Varianten mit abgesetzter Elektronik sind auch für enge Einbaubedingungen geeignet und schaffen Spielraum bei der Installation.

Produktgruppe
HF (13.56 MHz)

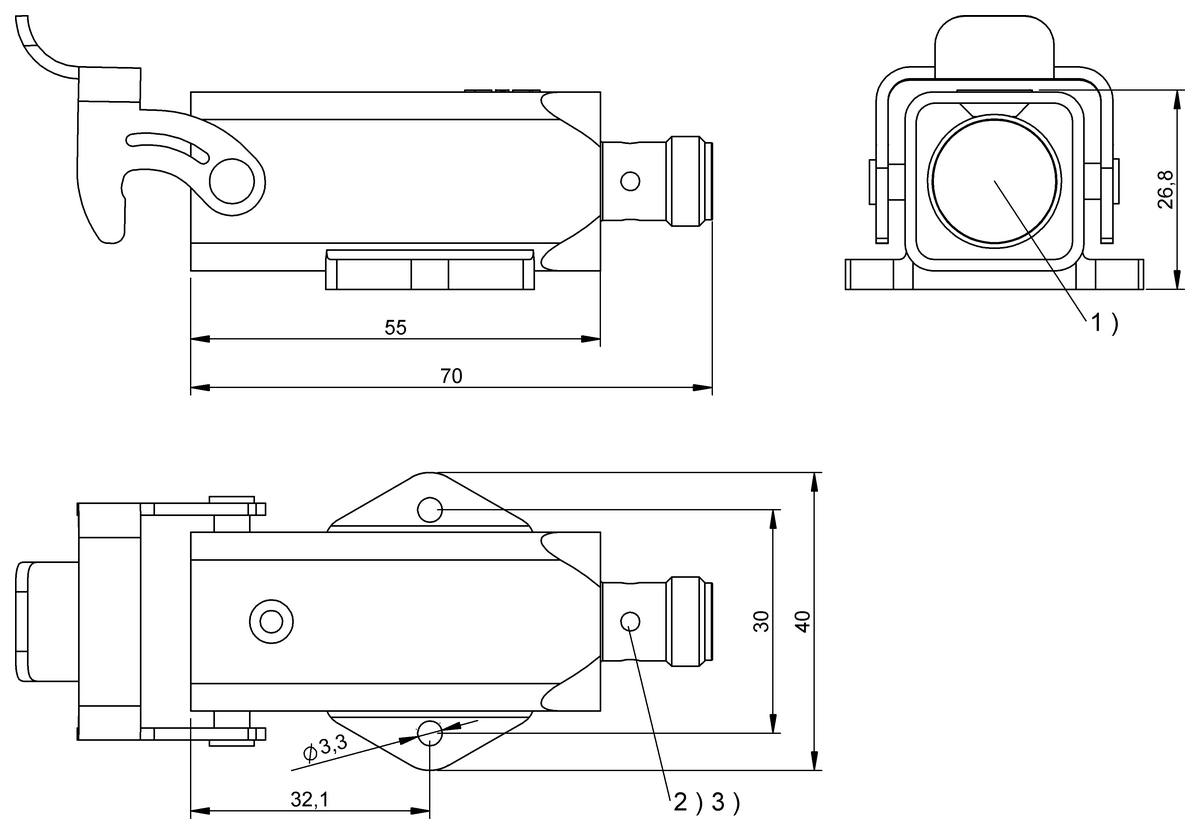

Abmessung
40 x 26.8 x 70 mm
Einbau
metallfrei (Freizone)
auf Metall
bündig in Metall
Antennenform
rund
Unterstützte Datenträgertypen
DIN ISO 15693, DIN ISO 15693 (High Memory)
Anschluss
Steckverbinder, M12x1-Stecker, 4-polig
Gehäusematerial
Druckguss
Messing vernickelt
Schnittstelle
IO-Link 1.1
Übertragungsrate
COM2 (38.4 kBaud)
Prozessdaten IN
10 Byte
Prozessdaten OUT
10 Byte
Betriebsspannung Ub
18...30 VDC Unterstützt nur LPS/Class 2
Umgebungstemperatur
-20...80 °C
Schutzart
IP67
Zulassung/Konformität
CE, FCC Part 15, IC RSS-210, EAC, WEEE, cULus
Technische Dokumentation
Produkt Dokumentation
  • Anhang

    BIS FCC/IC (Englisch)
  • Bedienungsanleitung

    BIS M-4XX-045 (Deutsch)
    BIS M-4XX-045 (Englisch)
    BIS M-404-.. (Deutsch, Englisch)
    BIS M-404-.-401-07-S4-SA3 (Deutsch, Englisch)
  • Einbau-/Montageanleitung

    GRUNDLAGEN RFID (Deutsch)
    BASICS RFID (Englisch)
  • Konformitätserklärung

    EU-Konformitätserklärung / EU Declaration of Conformity (Alle Sprachen)
  • Zertifikat

    EAC RU D-DE.RA01.W.32171/21 F21F26 (Englisch, Russisch)
    UL E227256-D1007-1-A2-C1-UL H21M99 (Englisch)
    FCC_2AGZY-BFIDM10 H18M99 (Englisch)
    FCC_2AGZY-BFIDM26 E18M99 (Englisch)
    IC_20739-BFIDM10 H18M99 (Englisch)
    IC_20739-BFIDM26 E18M99 (Englisch, Französisch)
Software
  • Funktionsbaustein (FB)

    BIS FB PROFIBUS S7 BISM IO-LINK
    AOI BIS M-4xx-045-xxx-xx-xx
    BIS FB TIA
  • IODD: IO-Link Device Description (IODD)

    IODD BIS M-404-045-401 IO-LINK
    IODD BIS M-404-045-401-_-SA1 IO-Link
Kein empfohlenes Zubehör verfügbar.
ETIM 6.0
EC002998
ETIM 7.0
EC002998
UNSPSC 11
43211710
UNSPSC 7.0901
43211710
[email protected] 6.0
27-28-04-01
[email protected] 8.1
27-28-04-01
