25.11.2024
Nueva generación de sensores magnetoestrictivos BTL
Con interfaz EtherCAT
Los sensores magnetoestrictivos miden la posición y la velocidad con gran fiabilidad y precisión y están disponibles con la interfaz EtherCAT. Cuando el espacio es escaso, esta última generación de sistemas de medición de posición BTL (magnetostrictivos) de Balluff resulta realmente idónea, con diseños especialmente compactos de mini-varilla o perfil que son robustos y fáciles de instalar.
El sensor adecuado para una amplia gama de aplicaciones
La última generación de sistemas magnetoestrictivos BTL de medición de posición ofrece una combinación personalizada de características en función de la versión del producto. Diferenciamos entre dos clases de rendimiento, lo que le permite configurar fácilmente la solución adecuada para su aplicación y presupuesto.
Los sensores de la clase de rendimiento B1 puntúan con funciones básicas y una excelente relación calidad-precio, mientras que los sistemas de medición de posición de la clase de rendimiento C1 destacan en aplicaciones exigentes que requieren el máximo rendimiento.
Para la nueva generación BTL, esto significa 1 o 2 conectores, con o sin LED, y hasta 75° u 85° de temperatura ambiente.

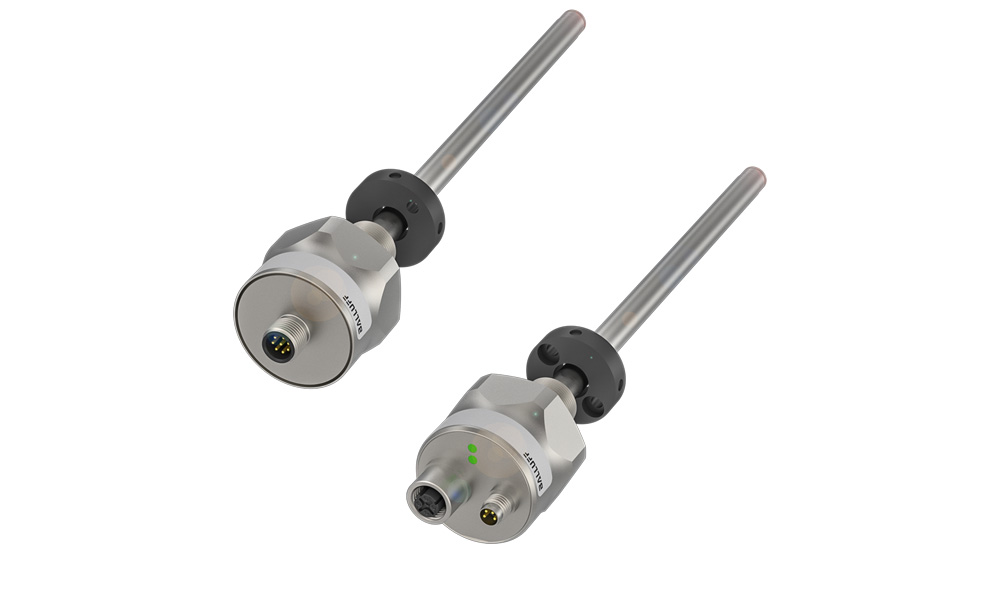

Versiones de varilla tipo mini en las clases de rendimiento B y C

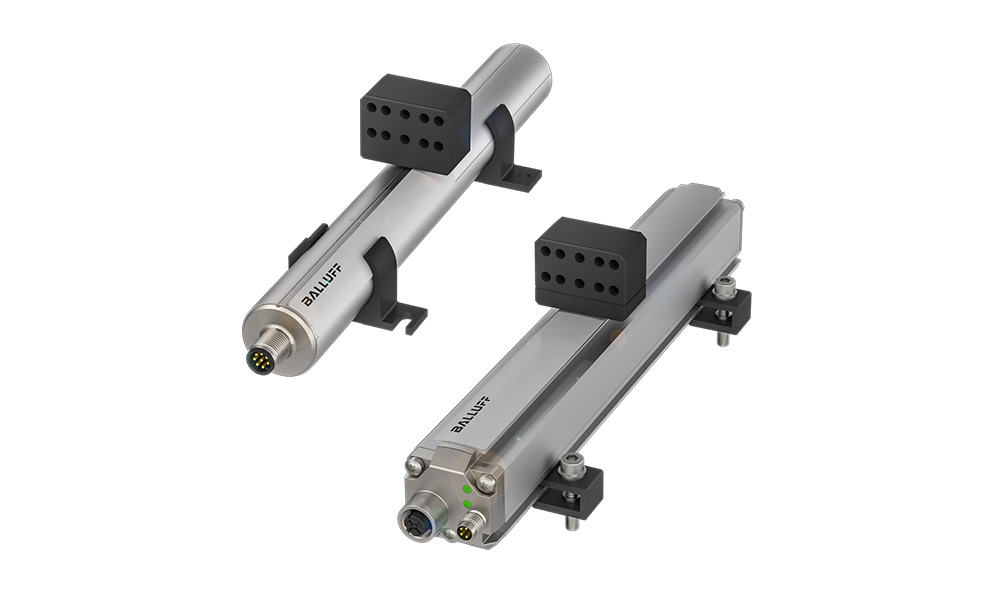

Versiones de perfil (redondo y cuadrado) en las clases de rendimiento B y C

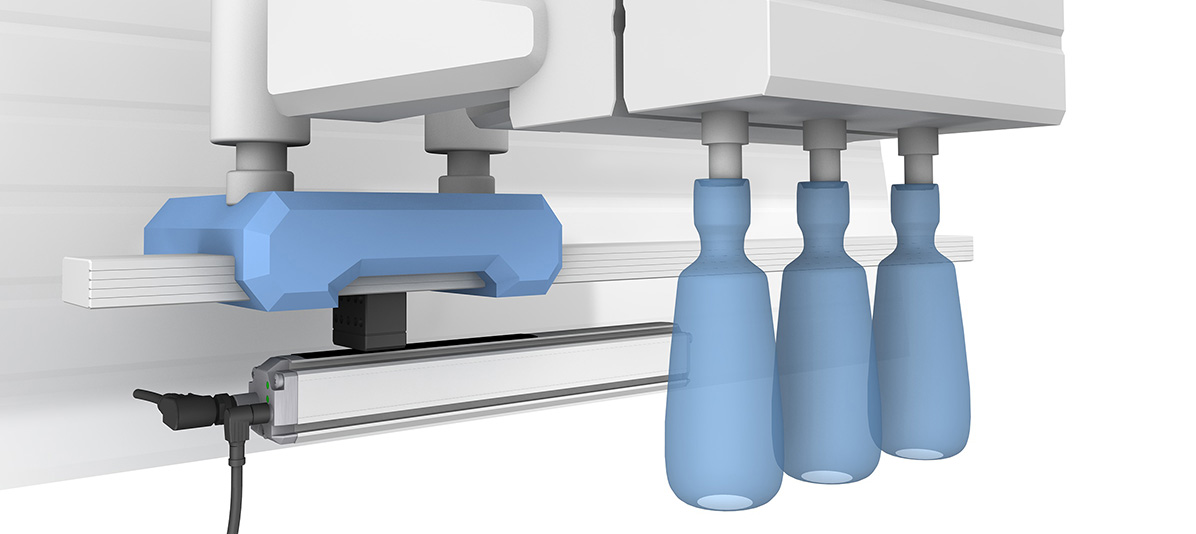

El perfil BTL optimizado con interfaz EtherCAT
Controla con firmeza todos los movimientos
Los movimientos de desplazamiento en la estación de soplado están bajo control con los sensores magnetoestrictivos de posición lineal BTL de Balluff, incluso si hay vibraciones. Los sistemas de medición de alta precisión disponen de una interfaz EtherCAT. Gracias a su principio de medición sin contacto y sin desgaste, contribuyen a prolongar los tiempos de funcionamiento de la máquina.

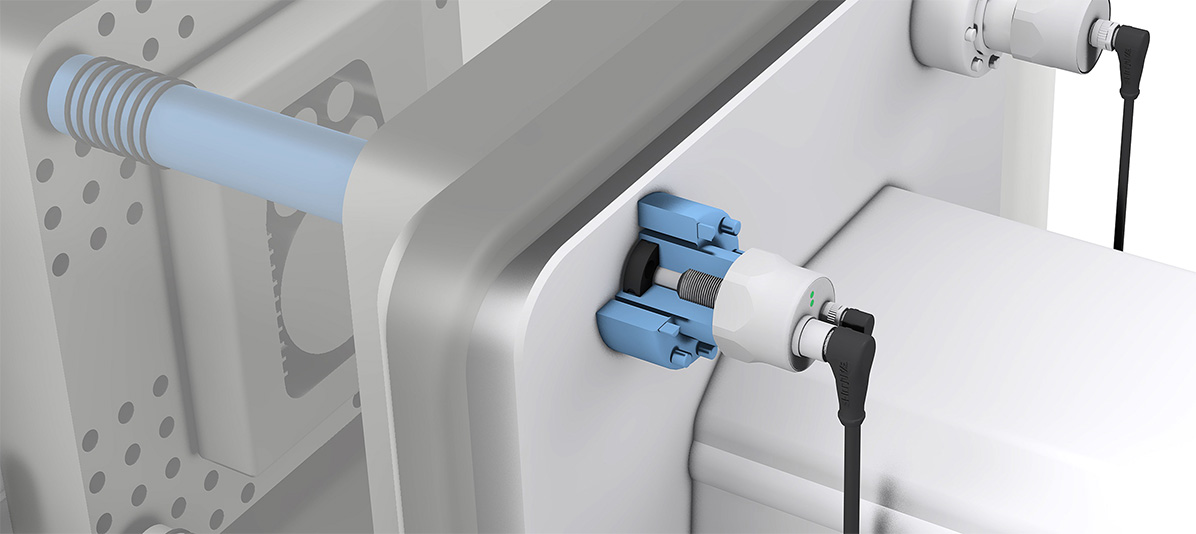

La nueva varilla BTL con interfaz EtherCAT
Garantiza un ajuste suave
Con un sistema de medición de posición magnetoestrictivo de alta precisión de Balluff se puede controlar específicamente el movimiento de cierre de las placas de herramientas. Un ajuste suave reduce el desgaste y prolonga el uso de su herramienta.
Sus ventajas en un vistazo
Interfaz EtherCAT: transmisión de datos rápida y eficiente
Diseño de perfiles y mini-vástagos en dos clases de rendimiento: soluciones personalizables
Carcasa robusta y compacta: fiabilidad en el mínimo espacio
Posibilidad de producción regional («local por local»): alta disponibilidad de productos
Sistemas magnetoestrictivos de medición de posición BTL en carcasa perfilada – perfil PF
Sistemas de medición de posición magnetoestrictivos BTL en carcasa perfilada – perfil redondo
Sistemas magnetoestrictivos de medición de posición BTL en carcasa de varilla
Sistemas magnetoestrictivos de medición de posición BTL en carcasa de varilla
Sistemas magnetoestrictivos de medición de posición BTL en carcasa perfilada – perfil PF
- Forma
- Serie Perfil
- Fijación
- Clips de fijación
- Material de carcasa
- aluminio, Anodizado
- Sensores de posición, número máx.
- 1
- Conexión
- Conector, M8x1, 4-polos
- Conexión 1
- M8x1, 4-polos
- Conexión 2
- M12x1, 4-polos, D-codificado
- Interfaz
- EtherCAT ETG.1000.4, ETG.1000.6
- Rango de medición
- 500 mm
- Frecuencia de medición máx.
- 2000 Hz
- Desviación máxima en la linealidad
- ±50 µm
- Repetibilidad
- ≤ ± 10 µm
- Tensión de servicio Ub
- 18...30 VDC
- Temperatura ambiente
- -25...85 °C
- Grado de protección
- IP67
- Homologación/conformidad
-
CE
UKCA
WEEE
cULus
Sistemas de medición de posición magnetoestrictivos BTL en carcasa perfilada – perfil redondo
- Forma
- Serie Perfil
- Fijación
- Clips de fijación
- Material de carcasa
- aluminio, Anodizado
- Sensores de posición, número máx.
- 1
- Conexión
- Conector, M12x1, 8-polos
- Interfaz
- EtherCAT ETG.1000.4, ETG.1000.6
- Rango de medición
- 500 mm
- Frecuencia de medición máx.
- 2000 Hz
- Desviación máxima en la linealidad
- ±200 µm
- Repetibilidad
- ≤ ± 10 µm
- Tensión de servicio Ub
- 18...30 VDC
- Temperatura ambiente
- -25...75 °C
- Grado de protección
- IP67
- Homologación/conformidad
-
CE
WEEE
UKCA
cULus
Sistemas magnetoestrictivos de medición de posición BTL en carcasa de varilla
- Forma
- Serie Barra
- Fijación
- Brida roscada M18x1.5
- Sensores de posición, número máx.
- 1
- Conexión
- Conector, M12x1, 8-polos
- Interfaz
- EtherCAT ETG.1000.4, ETG.1000.6
- Rango de medición
- 500 mm
- Frecuencia de medición máx.
- 2000 Hz
- Desviación máxima en la linealidad
- ±200 µm
- Repetibilidad
- ≤ ± 10 µm
- Tensión de servicio Ub
- 18...30 VDC
- Temperatura ambiente
- -40...75 °C
- Grado de protección
-
IP67
IP69K - Homologación/conformidad
-
CE
cULus
UKCA
WEEE
Sistemas magnetoestrictivos de medición de posición BTL en carcasa de varilla
- Forma
- Serie Barra
- Fijación
- Brida roscada M18x1.5
- Sensores de posición, número máx.
- 1
- Conexión
- Conector, M8x1, 4-polos
- Conexión 1
- M8x1, 4-polos
- Conexión 2
- M12x1, 4-polos, D-codificado
- Interfaz
- EtherCAT ETG.1000.4, ETG.1000.6
- Rango de medición
- 500 mm
- Frecuencia de medición máx.
- 2000 Hz
- Desviación máxima en la linealidad
- ±50 µm
- Repetibilidad
- ≤ ± 10 µm
- Tensión de servicio Ub
- 18...30 VDC
- Temperatura ambiente
- -40...85 °C
- Grado de protección
-
IP67
IP69K - Homologación/conformidad
-
CE
cULus
UKCA
WEEE
¿Desea más información sobre la nueva generación de sistemas de medición de posición?
