25.07.2022

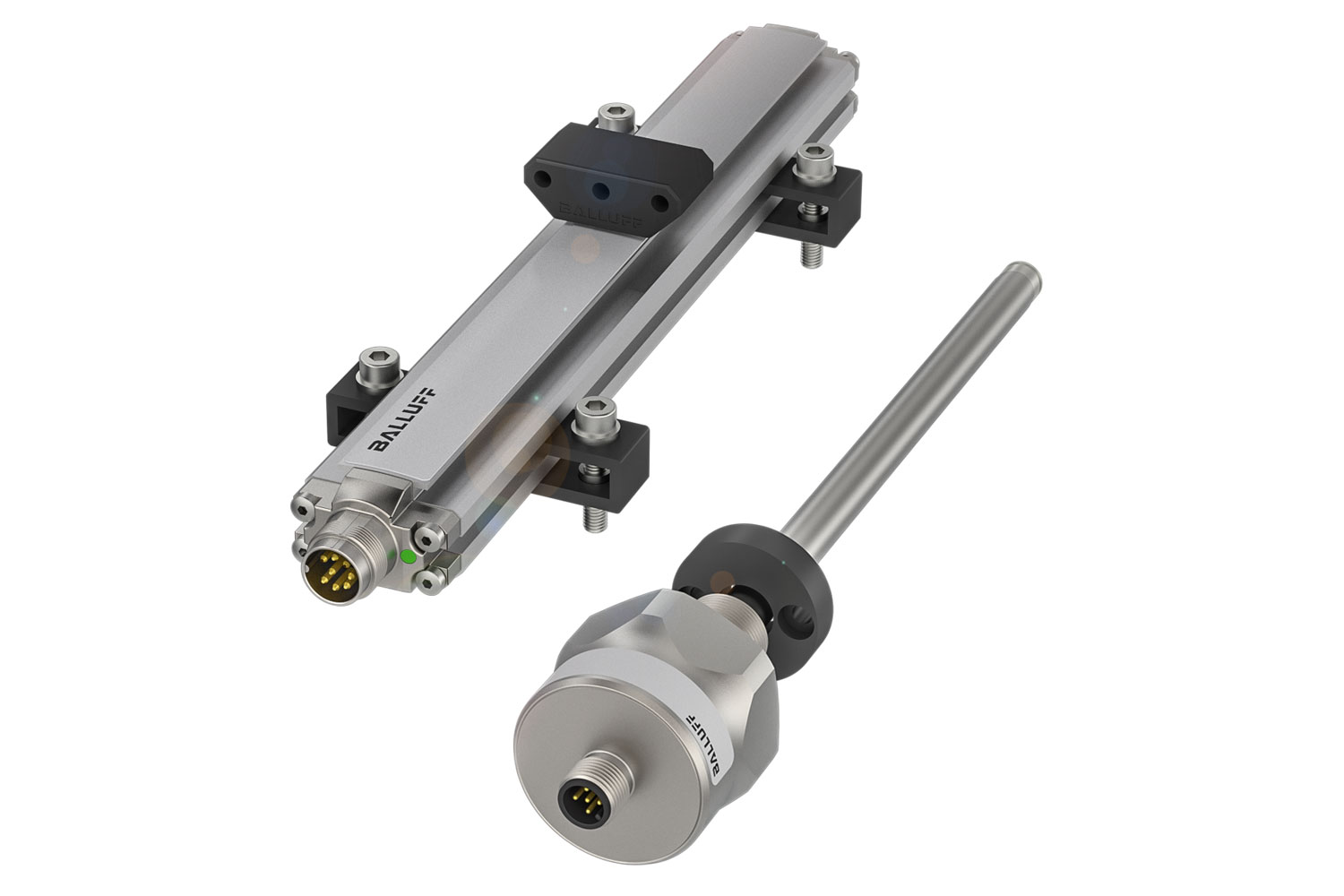

Nova geração de sistemas de medição de posição em perfil e haste - Compacto e confiável
Sensores magnetostritivos compactos para medição da posição sem contato
Onde a mais alta precisão é necessária para a medição de posição em espaços confinados, a Balluff oferece uma nova geração de sensores magnetostritivos em haste e perfil. Através da interface IO-Link, condições tais como temperatura, humidade e vida útil podem ser registadas. Esta informação pode ser utilizada para a monitoramento inteligente de condições e oferece-lhe opções adicionais para reduzir os tempos de paradas não planejadas.
Onde há pouco espaço, o mini BTL haste mostra os seus pontos fortes
O sensor magnetostritivo economiza espaço com o novo desenho mini haste e é particularmente adequado para utilização em cilindros hidráulicos para mensuração de posição, em instalações de moldagem e laminação ou para tecnologia de elevação e guincho. Também, o BTL mini haste é utilizado em máquinas de moldagem por injeção e para o controle do ângulo de inclinação das pás de rotor em turbinas eólicas. Além disso, a medição sem contato e, portanto, sem desgaste, garante uma vida útil longa e reduz os tempos de paradas.
O BTL mine haste está disponível em três variantes, para que possa sempre encontrar o produto certo para a sua aplicação. Veja por si mesmo e configure agora o sistema de medição de posição ideal para a sua aplicação:
BTL B1 - Haste BN/ZN - Analógico | BTL C1 - Haste BN/ZN - Analógico | BTL C1 - Haste BN/ZN - IO-Link | |
Interface | Analógico (1 saída) | Analógico (2 saídas) | IO-Link |
Temperatura ambiente | -40...75 °C | -40...85 °C | -40...85 °C |
Precisão | nnnn = 0050...0500: ± 200 µm | nnnn = 0050...0500: ± 60 µm | nnnn = 0050...0500: ± 50 µm |
Medir de forma confiável a posição das peças da máquina em movimento
Os sistemas de medição de posição em design de perfis também impressionam com o seu design compacto. O design da carcaça economiza espaço e permite uma fácil integração em peças de máquinas móveis para medição de posição. Os sistemas de medição de posição em design de perfis são, portanto, ideais para utilização no controle de prensas hidráulicas no campo da tecnologia de moldagem, por exemplo.
Está também disponível uma grande seleção de variantes para sistemas de medição da posição magnetostritiva com design de perfis, que também podem ser configurados individualmente. Encontre agora a solução certa para a sua aplicação:
BTL C1 - Perfil PF - Analógico | BTL C1 - Perfil PF - IO-Link | BTL B1 - Perfil PA - Analógico | BTL C1 - Perfil PA - Analógico | BTL C1 - Perfil PA - IO-Link | |
Perfil | Flat | Flat | Redondo | Redondo | Redondo |
Interface | Analógico (2 saídas) | IO-Link | Analógico (1 saída) | Analógico (2 saídas) | IO-Link |
Temperatura ambiente | -40...85 °C | -40...85 °C | -40...75 °C | -40...85 °C | -40...85 °C |
Precisão | nnnn = 0050...0500: ± 60 µm nnnn ≥ 0500: ± 0.012% FS | ± 50 µm nnnn = 0050...0500: ± 50 µm nnnn ≥ 0500: ± 0.012% FS | nnnn = 0050...0500: ± 200 µm nnnn > 0500: ± 0.04% FS | nnnn = 0050...0500: ± 60 µm nnnn ≥ 0500: ± 0.012% FS | ± 50 µm nnnn = 0050...0500: ± 50 µm nnnn ≥ 0500: ± 0.012% FS |
Características:
- Longa vida útil, livre de desgaste devido ao princípio de funcionamento sem contato
- Instalação rápida e fácil devido ao design compacto
- Disponível com interface analógica e IO-Link
- Parametrização simples via IO-Link
- Monitoramento contínuo de condições tais como temperatura, humidade e vida útil com unidades de IO-Link
- Medição simultânea de várias posições e velocidades
- Ideal para ambientes industriais adversos devido à caixa de alumínio hermeticamente selada IP67
