BNI00L5

IO-Link Hubs - flexible und kosteneffiziente Signalbündelung – BNI00L5

Der IO-Link Hub BNI LH5-314-S52-R071 mit Order Code BNI00L5 verfügt über die Schnittstelle IO-Link 1.1.4, Übertragungsrate COM3 (230.4 kBaud) und einen minimalen Prozessdatenzyklus von 2 ms. Die Betriebsspannung beträgt 18...30.2 VDC. Für COM 1 steht ein 4-poliger, A-codierter M12x1-Stecker zur Verfügung, für die Spannungsversorgung IN ein 5-poliger, L-codierter M12x1-Stecker. Die acht Anschlusssteckplätze sind 5-polige, A-codierte M12x1-Buchsen. Der Hub bietet 16 digitale Eingänge (PNP/NPN, Typ1, Typ3) und 16 digitale PNP-Ausgänge; die Ein-/Ausgänge sind für PNP, nicht jedoch für NPN, konfigurierbar. Ein Erweiterungsport und Einzelkanalüberwachung sind vorhanden. Die Prozessdaten umfassen 12 Byte IN und 2 Byte OUT.

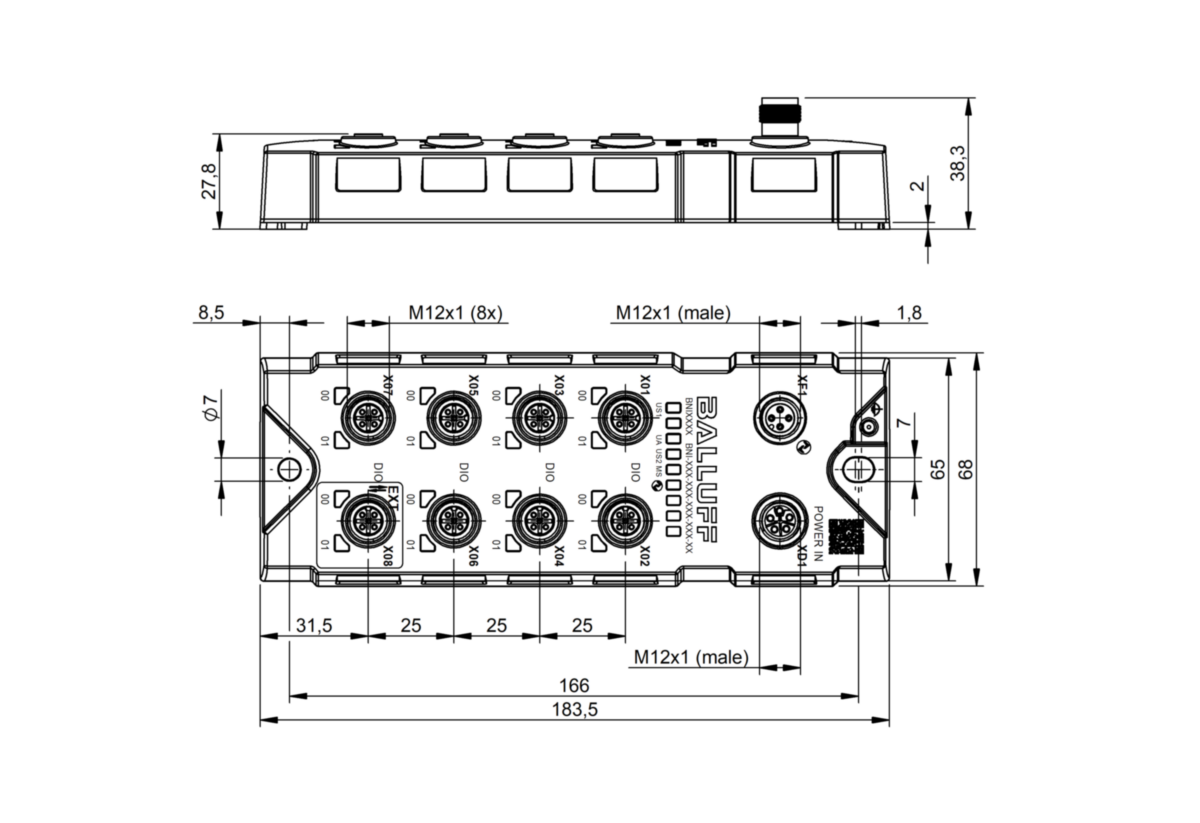

Das Gehäuse besteht aus PBT GF30, die Einsätze aus Edelstahl 1.4404. Die Abmessungen betragen 68 x 38.3 x 183.5 mm, die Umgebungstemperatur -25...60 °C und die Schutzart IP67 im verschraubten Zustand. Der Summenstrom US für Sensoren beträgt 2 A, der Summenstrom UA für Aktoren 16 A; der Schaltstrom beträgt 12x 2 A und 4x 4 A. Zusatzfunktionen sind Vibrationsdetektion, interne Temperatur und Geräteerkennung. Sekundärfeatures umfassen grundlegende Statistik, Startzykluszähler, Status extremer Umgebungsbedingungen, Identifikation, Logikblöcke, Betriebsstundenzähler, Signalverzögerung, Signalgeschwindigkeitsüberwachung, Schaltzähler, Variantenkonfiguration sowie Spannungs- und Stromüberwachung. Für Condition Monitoring stehen interne Temperaturüberwachung, Vibrationsüberwachung sowie Neigungsüberwachung und Einstellhilfe zur Verfügung.
