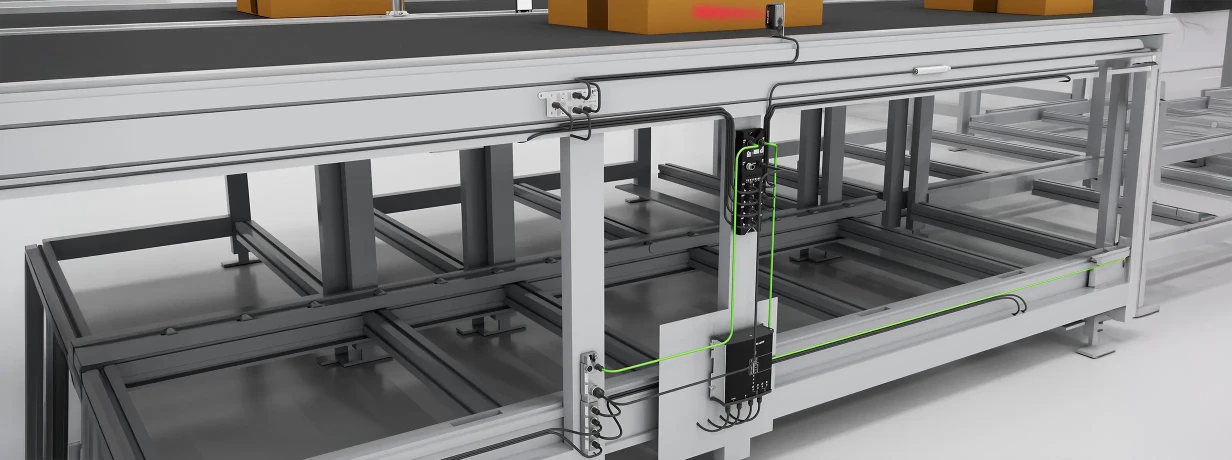

Arquitetura de controle na embalagem secundária
EMBALAGEM SECUNDÁRIA
Nas máquinas de embalagem modernas, a arquitetura de controle exerce influência decisiva no desempenho, na flexibilidade e na escalabilidade a longo prazo. As conexões ponto a ponto convencionais e as interfaces mistas aumentam a complexidade do sistema, prolongam os tempos de comissionamento e elevam o risco de falhas.
Uma arquitetura de controle baseada em IO-Link oferece uma camada de comunicação digital padronizada entre sensores, atuadores e o controlador. Ao substituir cabeamentos complexos por dispositivos inteligentes e parametrizáveis e por uma comunicação unificada, o IO-Link permite uma arquitetura de máquina unificada em todo o processo de embalagem secundária. Dados em tempo real, funções de diagnóstico e parametrização contribuem para reduzir o tempo de comissionamento, melhorar a disponibilidade da máquina e apoiar estratégias de manutenção preditiva.
Principais benefícios
-
Cabo e projeto da máquina simplificados
O IO-Link substitui inúmeras conexões individuais por cabos M12 padronizados, reduzindo assim o trabalho de cabeamento, o tempo de instalação e possíveis fontes de erro. -
Comissionamento e reajuste mais rápidos
Os parâmetros dos sensores podem ser ajustados, salvos e restaurados digitalmente via IO-Link, o que permite a troca rápida de equipamentos e mudanças de formato baseadas em receitas, sem a necessidade de ajustes manuais. -
Arquitetura uniforme e escalável
Graças a uma interface IO-Link padronizada, tanto modelos básicos quanto máquinas avançadas podem utilizar o mesmo conceito de controle, o que simplifica o projeto e facilita futuras atualizações. -
Funções de diagnóstico avançadas e transparência
O acesso contínuo aos dados dos sensores e às informações de diagnóstico permite uma resolução mais rápida de falhas, maior estabilidade do processo e serve de base para estratégias de manutenção preditiva. -
OEE aprimorado e eficiência do ciclo de vida
Menos tempo de inatividade, tempos de preparação mais rápidos e uma operação baseada em dados contribuem diretamente para uma maior eficácia geral do equipamento (OEE) e menores custos operacionais totais.
Módulos de rede com multiprotocolo
Hubs IO-Link
Hubs IO-Link
Módulos de rede com multiprotocolo
Hubs IO-Link
Módulos de rede com multiprotocolo
Módulos de rede com multiprotocolo
- Interface
- Profinet / EtherNet/IP / EtherCAT / Modbus TCP
- Interface IIoT
- REST API, MQTT parsed
- Interfaces suplementares
- 8x IO-Link
- Classe da porta
- Tipo A
- Corrente de saída, máx.
- 2 A
- Indicação
- não
- Tensão de serviço UB
- 18...30 VDC
- Conexão (COM 1)
- M12x1-Fêmea, 4-polos, D-codificado
- Conexão (COM 2)
- M12x1-Fêmea, 4-polos, D-codificado
- Conexão (alimentação de tensão IN)
- M12x1-Macho, 5-polos, L-codificado
- Conexão (alimentação de tensão OUT)
- M12x1-Fêmea, 5-polos, L-codificado
- Conexão, locais de conexão
- 8x M12x1-Fêmea, 5-polos, A-codificado
- Entradas digitais
- 16x PNP, tipo 3
- Saída digitais
- 16x PNP
- Entradas/saídas configuráveis
- sim
- Corrente total US, sensor
- 16 A
- Corrente total UA, atuador
- 16 A
- Material do invólucro
-
Plástico
Aço inoxidável, Inserts - Dimensões
- 68 x 38.3 x 226.2 mm
- Temperatura ambiente
- -40...70 °C
- Classe de proteção
-
IP68
IP69K - Versão IO-Link
- 1.1.3
- Safety Hub Support
- sim
- Escopo de fornecimento
-
Cinta de ligação à terra
Parafuso M4x6 - Não incluso no escopo de fornecimento
-
Placa de legenda
Tampão cego
Hubs IO-Link
- Interface
- IO-Link 1.1
- Tensão de serviço UB
- 18...30.2 VDC
- Conexão (COM 1)
- M12x1-Macho, 4-polos, A-codificado
- Conexão, locais de conexão
- 8x M12x1-Fêmea, 5-polos, A-codificado
- Entradas digitais
- 16x PNP, tipo 3
- Saída digitais
- 16x PNP
- Entradas/saídas configuráveis
- sim
- Porta de extensão
- sim
- Corrente total US, sensor
- 4 A
- Corrente de comutação
- 16x 350 mA
- Corrente total UA, atuador
- 4 A
- Material do invólucro
- PA, transparente
- Dimensões
- 50 x 30.8 x 115 mm
- Temperatura ambiente
- -25...70 °C
- Classe de proteção
- IP67, condição aparafusada
- Taxa de transmissão
- COM2 (38,4 kBaud)
- Ciclo de dados de processo, mín.
- 3.5 ms
- Dados do processo IN
- 2 bytes
- Dados do processo OUT
- 2 bytes
Hubs IO-Link
- Interface
- IO-Link 1.0
- Tensão de serviço UB
- 18...30.2 VDC
- Conexão (COM 1)
- Terminais de parafuso/de encaixe, 4-polos
- Conexão (alimentação de tensão IN)
- Terminais de parafuso/de encaixe
- Conexão, locais de conexão
- Terminais de parafuso/de encaixe
- Entradas digitais
- 16x PNP, tipo 2
- Saída digitais
- 16x PNP
- Entradas/saídas configuráveis
- sim
- Corrente total US, sensor
- 1.0 A
- Corrente de comutação
- 16x 350 mA
- Corrente total UA, atuador
- 1.6 A
- Material do invólucro
- PA 6,6, UL94V-0
- Dimensões
- 79 x 33.6 x 84 mm
- Temperatura ambiente
- -20...50 °C
- Classe de proteção
- IP20
- Taxa de transmissão
- COM2 (38,4 kBaud)
- Ciclo de dados de processo, mín.
- 12 ms
- Dados do processo IN
- 2 bytes
- Dados do processo OUT
- 2 bytes
Módulos de rede com multiprotocolo
- Interface
- Profinet / EtherNet/IP / EtherCAT / Modbus TCP
- Interface IIoT
- REST API, MQTT parsed
- Interfaces suplementares
- 8x IO-Link
- Classe da porta
- Tipo A (4x) + tipo B (4x)
- Corrente de saída, máx.
- 4 A
- Indicação
- não
- Tensão de serviço UB
- 18...30 VDC
- Conexão (COM 1)
- M12x1-Fêmea, 4-polos, D-codificado
- Conexão (COM 2)
- M12x1-Fêmea, 4-polos, D-codificado
- Conexão (alimentação de tensão IN)
- M12x1-Macho, 5-polos, L-codificado
- Conexão (alimentação de tensão OUT)
- M12x1-Fêmea, 5-polos, L-codificado
- Conexão, locais de conexão
- 8x M12x1-Fêmea, 5-polos, A-codificado
- Entradas digitais
- 12x PNP, tipo3
- Saída digitais
- 12x PNP
- Entradas/saídas configuráveis
- sim
- Corrente total US, sensor
- 16 A
- Corrente total UA, atuador
- 16 A
- Material do invólucro
-
Plástico
Aço inoxidável, Inserts - Dimensões
- 68 x 38.3 x 226.2 mm
- Temperatura ambiente
- -40...70 °C
- Classe de proteção
-
IP68
IP69K - Versão IO-Link
- 1.1.3
- Safety Hub Support
- sim
- Escopo de fornecimento
-
Cinta de ligação à terra
Parafuso M4x6 - Não incluso no escopo de fornecimento
-
Placa de legenda
Tampão cego
Hubs IO-Link
- Interface
- IO-Link 1.1.4
- Tensão de serviço UB
- 18...30.2 VDC
- Conexão (COM 1)
- M12x1-Macho, 4-polos, A-codificado
- Conexão, locais de conexão
- 8x M12x1-Fêmea, 5-polos, A-codificado
- Entradas digitais
- 16x PNP/NPN, Type 1, Type 3
- Saída digitais
- 16x PNP
- Entradas/saídas configuráveis
- PNP: Yes, NPN: No
- Porta de extensão
- sim
- Monitoramento de canal simples
- sim
- Função suplementar
-
Vibración
Internal temperature
Descoberta de dispositivos - Corrente total US, sensor
- 2 A
- Corrente de comutação
- 16x 2 A
- Corrente total UA, atuador
- 4 A
- Material do invólucro
-
PBT GF30
insertos: aço inoxidável, 1.4404 - Dimensões
- 68 x 38.3 x 183.5 mm
- Temperatura ambiente
- -25...60 °C
- Classe de proteção
- IP67, condição aparafusada
- Taxa de transmissão
- COM3 (230,4 kBaud)
- Ciclo de dados de processo, mín.
- 2 ms
- Dados do processo IN
- 12 bytes
- Dados do processo OUT
- 2 bytes
- Secondary features
-
Basic Statistics
Boot Cycle Counter
Device Discovery
Extreme Environment Status
Identification
Logic Blocks
Operating Hours Counter
Signal Delay
Signal Speed Monitor
Switching Counter
Variant Configuration
Voltage and Current Monitoring - Secondary features for condition monitoring
-
Vibration monitoring
Internal temperature monitoring
Inclination monitoring and installation aid
Módulos de rede com multiprotocolo
- Interface
- Profinet / EtherNet/IP / EtherCAT / Modbus TCP
- Interface IIoT
- REST API, MQTT parsed
- Interfaces suplementares
- 8x IO-Link
- Classe da porta
- Tipo A
- Corrente de saída, máx.
- 2 A
- Indicação
- não
- Tensão de serviço UB
- 18...30 VDC
- Conexão (COM 1)
- M12x1-Fêmea, 4-polos, D-codificado
- Conexão (COM 2)
- M12x1-Fêmea, 4-polos, D-codificado
- Conexão (alimentação de tensão IN)
- M12x1-Macho, 5-polos, L-codificado
- Conexão (alimentação de tensão OUT)
- M12x1-Fêmea, 5-polos, L-codificado
- Conexão, locais de conexão
- 8x M12x1-Fêmea, 5-polos, A-codificado
- Entradas digitais
- 16x PNP, tipo 3
- Saída digitais
- 16x PNP
- Entradas/saídas configuráveis
- sim
- Corrente total US, sensor
- 16 A
- Corrente total UA, atuador
- 16 A
- Material do invólucro
-
Plástico
Aço inoxidável, Inserts - Dimensões
- 68 x 38.3 x 226.2 mm
- Temperatura ambiente
- -40...70 °C
- Classe de proteção
-
IP68
IP69K - Versão IO-Link
- 1.1.3
- Safety Hub Support
- sim
- Escopo de fornecimento
-
Cinta de ligação à terra
Parafuso M4x6 - Não incluso no escopo de fornecimento
-
Placa de legenda
Tampão cego
