Drehgeber
Rotary Encoder zur Steuerung, Messung und Überwachung von Drehbewegungen
Die Drehgeber von Balluff kommen überall dort zum Einsatz, wo es gilt, mechanisch Werte für Drehwinkel zu erfassen. Die erfassten Bewegungen werden in elektrische Signale umgewandelt und helfen Ihnen alle kritischen Maschinenteile hochgenau zu positionieren. Die robuste Verarbeitung der Drehwinkelgeber ermöglicht den Einsatz auch unter extremen Bedingungen, wie beispielsweise im Bereich der Lebensmittelverarbeitung und Verpackung, mobilen Arbeitsmaschinen sowie im Maschinenbau. Bei uns finden Sie den passenden Drehgeber für Ihre Anwendungen, ob als Absolutwertgeber oder als Inkrementalgeber.
Unser umfangreiches Portfolio an Drehgebern
Inkrementale Drehgeber
Absolute Drehgeber
Je nach Anwendung unterscheiden sich die Anforderungen an Drehgeber erheblich. Deshalb ist es wichtig, die drei zentralen Unterschiede zu kennen: Inkremental- vs. Absolutwertgeber, Singleturn- vs. Multiturn-Drehgeber sowie optische vs. magnetische Messprinzipien. Sie helfen Ihnen, die passende Technologie für Ihre Maschinen und Anlagen auszuwählen – für maximale Genauigkeit, Zuverlässigkeit und Effizienz.
Inkrementale Drehgeber
Geschwindigkeitsüberwachung und Positionsbestimmung von Maschinen und Anlagen
Inkrementalgeber erfassen Ihre Maschinendaten im Vergleich zur letzten Datenerhebung. Hierfür werden nach jedem Einschalten der Maschinen – und damit auch der Sensoren – Referenzwerte definiert. Pro Umdrehung geben Inkrementalgeber eine genau definierte Anzahl an Impulsen aus. Das Signal dient als Maß für den zurückgelegten Winkel oder Weg. Je mehr Signale pro Umdrehung ausgegeben werden, desto höher ist die Auflösung der Inkrementalgeber und desto präziser die Messung und Steuerung Ihrer Produktionsanlagen. Zu den Schnittstellen der Inkrementalgeber gehören u.a. ABZ, sin/cos, TTL (Transistor-Transistor-Logik) und HTL (High Threshold Logic).
Absolute Drehgeber
Hochgenaue Positionierung und zuverlässige Datenerfassung in der Industrie
Absolute Drehgeber erfassen Positionen und ordnen im Unterschied zum Inkrementalgeber jedem Signal eine eindeutige Winkelposition bzw. einen eindeutigen Wert zu. Mit unseren absoluten Drehgebern wissen Sie in jedem Augenblick wo Ihre Maschinen stehen, selbst im Falle eines Stromausfalls. Absolute Drehgeber benötigen nämlich keinen Referenzwert oder eine Referenzfahrt nach jedem Einschalten der Maschine. Ihre Maschinendaten gehen dem Encoder somit im ausgeschalteten Zustand nicht verloren. Zu den Schnittstellen der Absolut-Drehgeber gehören u.a. RS485, SSI und CAN open.
Singleturn Drehgeber
Bei Singleturn-Drehgebern werden die kodierten Ausgangssignale mit jeder neuen Umdrehung der Welle wiederholt. Singleturn Drehgeber haben einen Messbereich von 360 Grad, also genau einer Umdrehung. Wird die Welle mehr als 360 Grad gedreht, entsprechen die Ausgabeparameter der weiteren Umdrehungen wieder dem Signal der ersten Umdrehung. Ohne zusätzliche Datenverarbeitung bzw. entsprechende Auswertung oder Monitoring des Ausgangssignals, ist also auf Basis einzelner Datenpunkte beim Singleturn-Drehgeber keine Aussage über die Summe bereits erfolgter, vollständiger Umdrehungen möglich.
Multiturn Drehgeber
Multiturn-Drehgeber hingegen ermöglichen die Messung eines Messbereichs der mehr als 360 Grad entspricht. Die Sensoren können somit für jede Wellenposition ein unverwechselbares Ausgangssignal erzeugen, für über 8 Billionen Umdrehungen. Das Ausgangssignal der Encoder wird von der Anzahl der Umdrehungen und der Wellenposition innerhalb einer Umdrehung bestimmt und ist innerhalb der Signalvarianz der maximalen 8,8 Billionen Umdrehungen einmalig. Dies ermöglicht eine valide und immer zuverlässige Aussage auch über die bereits vollständig erfolgten Umdrehungen des Encoders.
Optischer Drehgeber: Höchste Auflösung und Präzision durch unser optisches Messprinzip
Optische Drehgeber sind Sensoren, die mit Hilfe eines optischen Messprinzips sehr präzise und mit höchster Bildauflösung arbeiten und digitale Impulse erzeugen. Ein optischer Drehgeber besteht aus einer transparenten Codescheibe, die von einer LED beleuchtet wird und die empfangenen Daten in elektrische Signale umwandelt. Das optische Messprinzip ermöglicht höchste Präzision bei der Datenerfassung. Dies macht optische Drehgeber hervorragend geeignet für den Einsatz in der Automatisierungstechnik.
Magnetische Drehgeber: Die robuste Lösung für das raue Arbeitsumfeld
Magnetische Drehgeber von Balluff sind besonders für den Einsatz in rauen Umgebungsbedingungen wie zum Beispiel bei extremen Temperaturverhältnissen geeignet. Sie verhalten sich unempfindlich gegenüber Schock- und Vibrationsbelastung und sind unter den Drehgebern eine rundum robuste Lösung für Anwendungen in der Schwerindustrie oder bei Werkzeugmaschinen. Den Anwendungsbereichen werden keine Grenzen gesetzt, denn durch die kompakte Bauart wird eine Verwendung auch in kleinsten Maschinenteilen ermöglicht.
Applikationsbeispiele
Anhand von Applikationsbeispielen aus verschiedenen Industriebereichen zeigt sich das breite Einsatzspektrum von Drehgebern. Sie werden zur präzisen Erfassung von Drehwinkel, Geschwindigkeit und Position in Motoren, Antrieben, Werkzeugmaschinen oder Fördersystemen eingesetzt. Dank ihrer hohen Auflösung und Robustheit gewährleisten sie eine zuverlässige, verschleißarme Messung – auch unter rauen Umgebungsbedingungen. So erfüllen sie vielfältige Anforderungen der industriellen Automatisierung mit hoher Präzision, Dynamik und Wiederholgenauigkeit.

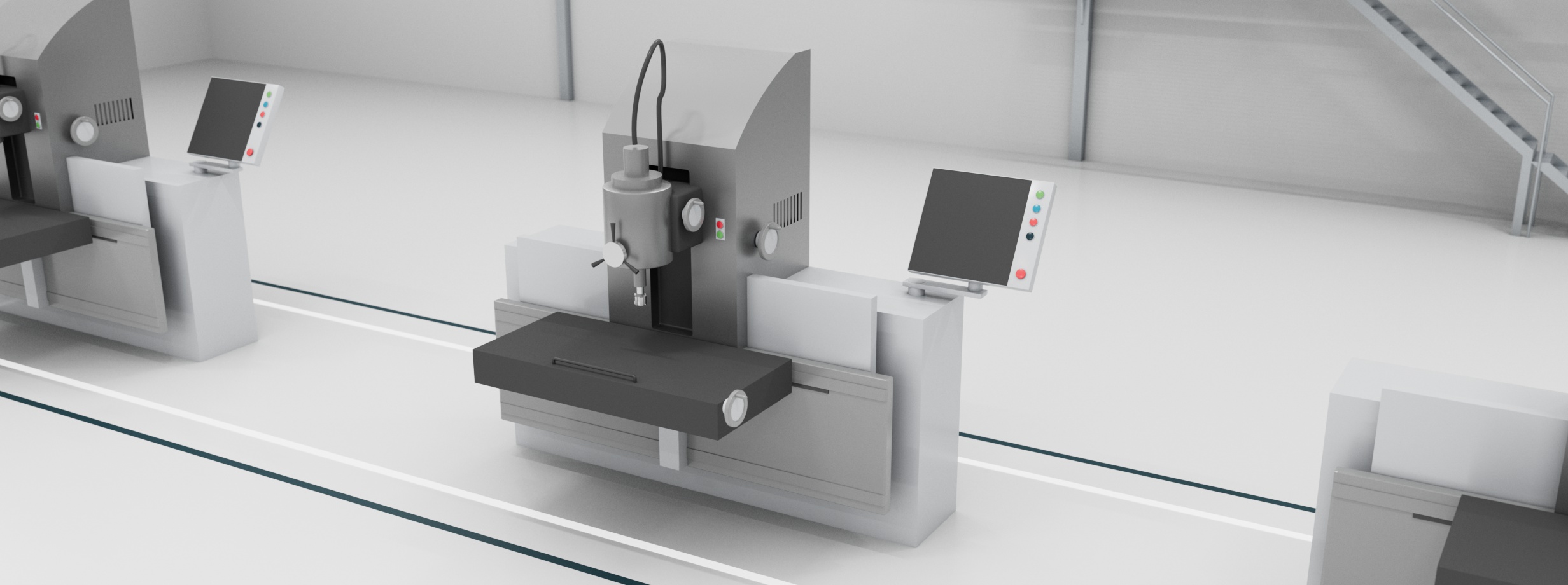

Metallbearbeitung: Drehgeber für industrielle Anwendungen mit hoher Genauigkeit
Drehgeber von Balluff kommen überall dort zum Einsatz, wo Längen, Positionen, Drehzahlen oder Drehbewegungen und Winkel oder Winkelgeschwindigkeiten zu erfassen sind. Sie wandeln mechanische Bewegungen in digitale elektrische Signale um.
Je nach Anwendung bietet Balluff unterschiedliche Messprinzipien. Wird eine hohe Auflösung gefordert, kommen häufig optische Drehgeber zum Einsatz. Für den Einsatz in rauen Umgebungsbedingungen, werden magnetische Drehgeber genutzt. Zusätzlich gibt es Drehgeber in einer korrosionsbeständigen Ausführung im Edelstahlgehäuse und mit Schutzart IP69K.
Neuheit im Fokus
Erweitertes Drehgeber-Portfolio
IO-Link-Schnittstelle für einfache Integration und erhöhte Effizienz
