Produção confiável de água potável
O monitoramento de condições poupa dinheiro
Setor industrial:Abastecimento público de água / indústria de semicondutoresCliente:Stadtwerke Elmshorn
Você conhece a marca de água mais famosa da Alemanha? - "Kraneberger".
Cada vez mais pessoas estão bebendo água da torneira, o que tem muitas vantagens: sem o tedioso carregamento de caixas, sem rotas de transporte prejudiciais ao meio ambiente, é saudável e está disponível o tempo todo. Mas como os municípios conseguem garantir essa disponibilidade?
Os serviços públicos municipais em Elmshorn, na região da grande Hamburgo, contam com as tecnologias da Balluff. Com o uso direcionado das soluções de monitoramento de condições da Balluff, as falhas podem ser corrigidas antes que ocorram.
A situação
Para abastecer uma área tão grande com água doce, são necessários enormes reservatórios de água. Esses reservatórios de água são, naturalmente, equipados com bombas para que o transporte seja possível em primeiro lugar. No entanto, o grande perigo para um abastecimento constante de água é que uma bomba pode falhar inesperadamente, por exemplo, devido a depósitos constantes. Como as bombas estão localizadas a uma profundidade de cerca de 15 metros, o reparo delas seria extremamente demorado e muito caro. A pergunta que surge é: É possível evitar uma falha? Eu preciso evitar a falha ou basta saber quando ela pode ocorrer?
Fizemos exatamente essas perguntas a nós mesmos e nos deparamos com algumas soluções e desafios interessantes.
O desafio
Se analisarmos o aplicativo em detalhes, os desafios são óbvios.
Acessibilidade da bomba:
A bomba está localizada a uma profundidade de 15 metros sob a água e, portanto, não pode ser submetida a inspeções visuais ou acústicas regulares. Portanto, a manutenção diária contínua não é possível.Condições ambientais:
A acessibilidade em si é, obviamente, um grande problema, mas o uso de sensores também é um desafio, pois a bomba opera completa e permanentemente embaixo d'água. Independentemente da solução pretendida, qualquer hardware usado também deve ser capaz de funcionar permanentemente embaixo d'água.Falhas inesperadas em momentos imprevisíveis:
Provavelmente, o desafio mais imprevisível é quando ocorrem as falhas. Ninguém sabe de antemão quais erros podem ocorrer ou quando eles ocorrerão.
A solução
Em todos os grandes desafios, você deve sempre ter em mente qual é a essência da tarefa. Nesse caso, trata-se de conhecer a condição da bomba. Se conhecermos a condição de nossa bomba, saberemos se há necessidade de ação.
Com a ajuda de um sensor pequeno e quase imperceptível, o Sensor de Monitoramento de Condições (BCM) da Balluff, é possível registrar a condição do seu equipamento da maneira mais simples possível. Em nosso caso, um BCM foi montado diretamente na carcaça da bomba. Como cada bomba gera um perfil de vibração muito especial e individual, pudemos utilizar esse fato.
Quando novas, todas as peças mecânicas e elétricas funcionam perfeitamente, e o perfil de vibração da bomba é imperceptível nesse caso. No entanto, se houver acúmulo de depósitos na bomba ao longo do tempo, esse perfil muda - a condição da bomba muda.
Quanto mais o comportamento de vibração da bomba se desviar do perfil original, mais provável será a necessidade de uma ação. "Mas, mesmo assim, a bomba falhará durante o trabalho de manutenção" - é isso mesmo.
As vantagens da solução
- Você decide quando e até que ponto a manutenção será realizada. Você não será mais surpreendido por trabalhos de manutenção inesperados. Planeje o trabalho de manutenção com bastante antecedência para que tanto o pessoal quanto os materiais estejam disponíveis e o abastecimento de água não fique paralisado.
- Dê o primeiro passo rumo à manutenção preditiva e registre todos os dados relevantes da sua produção com o nosso sensor de monitoramento de condições.
- Com o kit de ferramentas associado, também economizamos tempo e conexões valiosas durante o comissionamento, pois, de acordo com nossos clientes, o kit de ferramentas é "uma verdadeira solução plug and play".
Os produtos
O BCM reconhece todos os dados necessários: vibração em três eixos, temperatura de contato e aceleração. A peça central é o nosso kit de ferramentas de monitoramento de condições. Esse dispositivo de borda coleta todos os dados, visualiza-os e os envia para um sistema de nível superior.
Sensores de monitoramento de condições
Kit de ferramentas de monitoramento de condições
Sensores de monitoramento de condições
- Função
-
Vibration analysis in time domain
Temperatura de contato - Vibração, faixa de frequência
-
2…1800 Hz (±10 %)
2…2500 Hz (±3 dB) - Vibração, quantidade de eixos de medição
- 3
- Vibration, measuring range
- -16…16 g
- Temperatura de contato, faixa de medição
- -25…+70 °C
- Tensão de serviço para dimensionamento Ue CC
- 24 V
- Interface
- IO-Link 1.1
- Conexão
- Cabo com conector, M12x1-Macho, 3-polos, 1.5 m, PUR
- Material do invólucro
- Aço inoxidável (1.4404)
- Classe de proteção
- IP67, IP68, IP69K
- Temperatura ambiente
- -25...70 °C

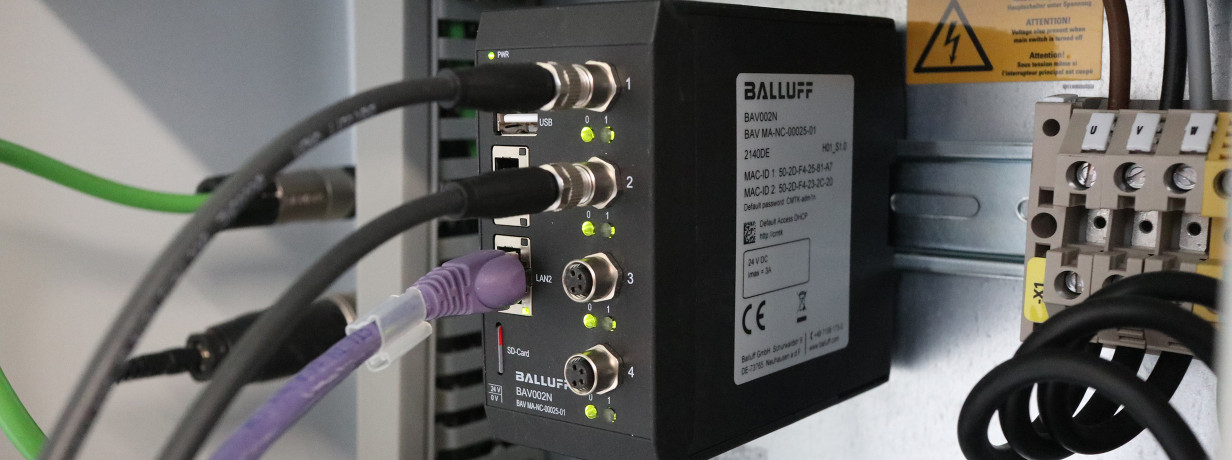

Kit de ferramentas de monitoramento de condições
- Memória de trabalho
- 2 GB RAM
- Conexão, locais de conexão
- 2x LAN: RJ45-Fêmea, 8-polos 4x IO-Link: M8x1-Fêmea, 4-polos, A-codificado PWR: Phoenix MC1.5/3-STF-3.81 USB: USB 2.0 Standard-A
- Dimensões
- 101 x 126 x 50 mm
- Dispositivo de armazenamento de dados
- 8 GB EMMC
- Processador
- 1.8 GHz / 400MHz
