Detecção de objetos transparentes
EMBALAGEM PRIMÁRIA

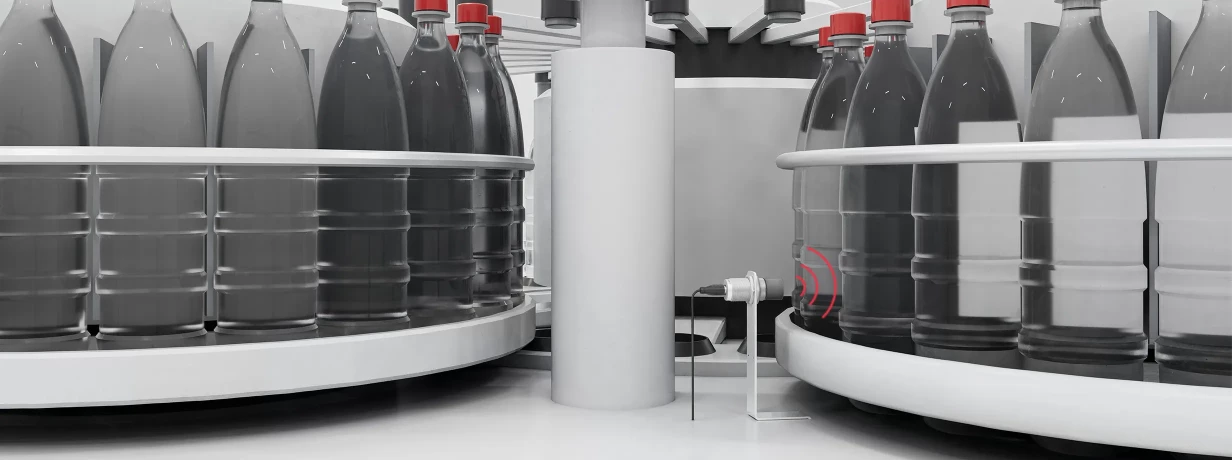

A detecção confiável de materiais de embalagem transparentes em altas velocidades é uma das tarefas mais desafiadoras em instalações modernas de embalagem. Garrafas de vidro, recipientes de PET e filmes finos são difíceis de serem detectados de forma consistente com sensores ópticos convencionais, especialmente à medida que as velocidades de transporte aumentam.
A combinação de sensores ultrassônicos e de radar torna a detecção de objetos transparentes estável, precisa e adequada para máquinas de embalagem de alto desempenho. Os sensores ultrassônicos garantem uma detecção confiável da presença de recipientes de PET e filmes, independentemente da transparência ou da cor. Os sensores de radar, que utilizam ondas eletromagnéticas, detectam garrafas de vidro de forma confiável mesmo em velocidades muito altas, sem serem afetados por reflexos, características da superfície ou condições de iluminação. Essa combinação permite uma detecção consistente de objetos, uma operação estável da máquina e processos posteriores confiáveis, melhorando assim a eficácia geral do equipamento (OEE).
As principais vantagens
-
Detecção de garrafas em alta velocidade com tecnologia de radar
Os sensores de radar detectam garrafas de vidro de forma confiável em altas velocidades de transporte e fornecem sinais estáveis, mesmo diante de superfícies reflexivas, variações de cor e movimentos rápidos dos objetos. -
Detecção confiável de PET e filmes por meio de sensores ultrassônicos
Os sensores ultrassônicos permitem uma detecção consistente da presença de recipientes de PET transparentes e filmes, independentemente de suas propriedades ópticas. -
Imunes a reflexos e às condições ambientais
As tecnologias de radar e ultrassom são imunes a reflexos, variações de luz, poeira ou umidade, o que reduz sinais falsos e falhas de detecção. -
Maior estabilidade da linha e rendimento
A detecção confiável em alta velocidade evita lacunas, colisões e paradas não planejadas, contribuindo diretamente para uma maior produtividade e uma melhor eficácia geral do equipamento (OEE). -
Utilização flexível em todas as fases de embalagem
As tecnologias combinadas permitem a detecção de garrafas, o monitoramento de filmes e a verificação de presença em aplicações de envase, etiquetagem e fim de linha.
Fotocélulas de reflexão
Sensores ultrassônicos com saída digital e analógica
Sensores ultrassônicos com saída digital e analógica
Sensores ultrassônicos com saída digital e analógica
Fotocélulas de reflexão
- Série
- 6K
- Dimensões
- 12 x 34 x 21.6 mm
- Interface
-
IO-Link-Device: 1.1.3
PNP/NPN/IO-Link: Contato normalmente aberto/normalmente fechado (NA/NF) - Função de entrada
-
Bloqueio de tecla liga/desliga
mesma função como a tecla - Princípio de funcionamento
- Sensor ótico
- Princípio de funcionamento ótico
- Sensor ótico retrorreflexivo, Transparent detection
- Peculiaridade ótica
- Identificação de transparência
- Característica do raio
- divergente
- Tipo de luz
- LED Luz vermelha
- Tamanho do ponto de luz
- 40 x 40 mm a 1 m
- Alcance
- 0...2 m
- Conexão
- Conector de encaixe, M8x1-Macho, 4-polos
- Material do invólucro
- ABS
- Superfície ativa, material
- PMMA
- Tensão de serviço UB
- 10...30 VDC
- Certificação/conformidade
-
CE
UKCA
cULus
WEEE
Sensores ultrassônicos com saída digital e analógica
- Formato construtivo
- Ø 12 mm
- Saída analógica
- Analógica, corrente 4…20 mA
- Conexão
- Conector de encaixe, M12x1-Macho, 4-polos
- Material do invólucro
-
Latão niquelado, niquelado
PBT - Superfície ativa, material
- Espuma PU/Resina epóxi/Vidro
- Alcance
- 20...250 mm
- Certificação/conformidade
-
cULus
CE
WEEE
UKCA - Temperatura ambiente
- -25...70 °C
- Classe de proteção
- IP67
- Precisão de repetibilidade
- ± 0.15 % FS
- Tensão de serviço UB
- 10...30 VDC
Sensores ultrassônicos com saída digital e analógica
- Formato construtivo
- cuboide
- Saída analógica
- Analógica, corrente 4…20 mA
- Conexão
- Conector de encaixe, M8x1-Macho, 4-polos
- Material do invólucro
- ABS, niquelado
- Superfície ativa, material
- Espuma PU/Resina epóxi/Vidro
- Alcance
- 50...350 mm
- Certificação/conformidade
-
CE
WEEE
UKCA
cULus - Temperatura ambiente
- -25...70 °C
- Classe de proteção
- IP67
- Precisão de repetibilidade
- ± 0.15 % FS
- Tensão de serviço UB
- 20...30 VDC
Sensores ultrassônicos com saída digital e analógica
- Formato construtivo
- Ø 18 mm
- Interface
- IO-Link 1.1
- Saída de comutação
- PNP/NPN Contato normalmente aberto/normalmente fechado (NA/NF) push-pull
- Conexão
- Conector de encaixe, M12x1-Macho, 5-polos
- Material do invólucro
-
Latão, niquelado
PBT - Superfície ativa, material
- Espuma PU/Resina epóxi/Vidro
- Alcance
- 30...350 mm
- Frequência de comutação
- 25 Hz
- Certificação/conformidade
-
cULus
CE
WEEE
UKCA - Temperatura ambiente
- -25...70 °C
- Classe de proteção
- IP67
- Precisão de repetibilidade
- ± 0.15 % FS
- Tensão de serviço UB
- 10...30 VDC
