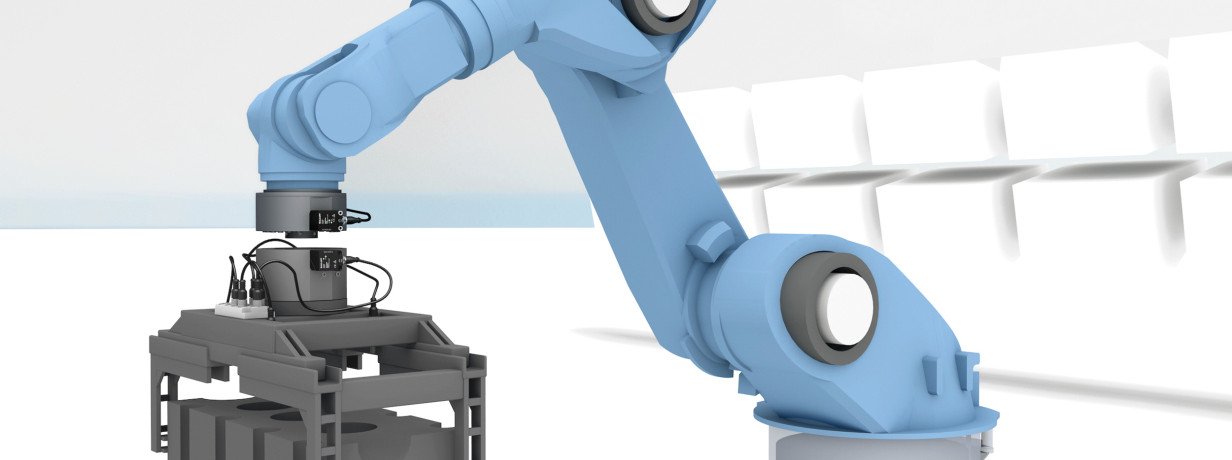

Industrieroboter hochdynamisch drehen und schwenken
Magnetkodierte Winkelmesssysteme BML
Echtzeitfähig mit hoher Positioniergenauigkeit und einem geringen Platzbedarf – diese Vorzüge prädestinieren magnetkodierte Winkelmesssysteme für die Positionsrückmeldung in Torquemotoren.
Die Besonderheiten
- lange Verfügbarkeit durch kurze Richtzeiten: spiel- und hysteresefrei
- hochdynamisch: hohe Taktfrequenz steigert Produktivität
- integrierbar und energieeffizient – schlankes Design, wenig Gewicht
- hohe Leistungsdichte: kein Platz für Getriebe notwendig
Empfohlene Produkte für eine präzise Positionierung von Robotern
BML0906
Absolutes Wegmesssystem
BML085M
Inkrementales Wegmesssystem
BML0906
Absolutes Wegmesssystem
- Abmessung
- 16 x 18.6 x 54 mm
- Anschluss
- Kabel, 5 m, PUR
- Gehäusematerial
- Zinkdruckguss, vernickelt, verchromt
- Schnittstelle
- IO-Link 1.1
- Messbereich
- 8190 mm
- Auflösung
- 1 µm
- Leseabstand
- 0.01...1.3 mm
- Betriebsspannung Ub
- 18...30 VDC
- Umgebungstemperatur
- -20...70 °C
- Schutzart
- IP67
- Verfahrrichtung
- längs zum Maßkörper
- Schnittstellencodierung
- Binär
- Zulassung/Konformität
-
cURus
CE
WEEE
BML085M
Inkrementales Wegmesssystem
- Abmessung
- 12 x 13.1 x 35 mm
- Anschluss
- Kabel, 2 m, PUR
- Gehäusematerial
- Aluminium
- Schnittstelle
- Digital A/B (RS422)
- Auflösung
- 1 µm
- Leseabstand
- 0.01...1.8 mm
- Referenzsignal
- ohne Referenzsignal
- Betriebsspannung Ub
- 4.75...5.25 VDC
- Umgebungstemperatur
- -20...80 °C
- Schutzart
- IP67
- Verfahrrichtung
- längs zum Maßkörper
- Zulassung/Konformität
-
cURus
CE
WEEE
