Reconstrução 3D eficiente e inspeção de superfícies de paletes de madeira
A NPX aposta nas câmaras industriais da Balluff para o processamento de paletes de madeira

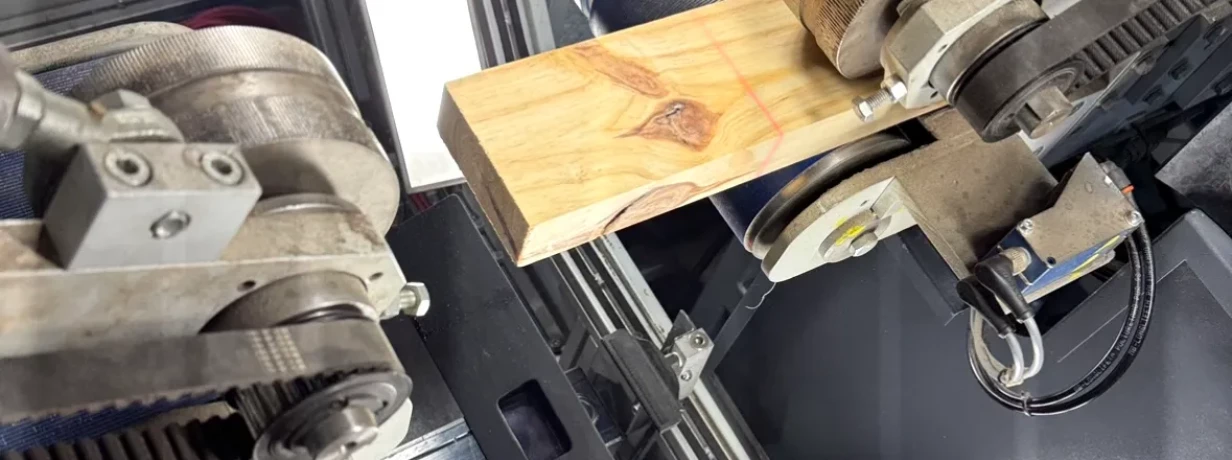

Imagem: Reconstrução 3D e inspeção de superfície. Fonte da imagem: © NPX Srl
Setor industrial:Indústria da madeira | Cliente:NPX Srl, Udine, Itália
A NPX srl se destaca no cenário industrial italiano por sua especialização em soluções de alta tecnologia. A empresa se concentra em soluções avançadas que integram robótica e sistemas de visão e são essenciais para a precisão industrial moderna. Fundada em 2002, a NPX tem sido um parceiro confiável há mais de 20 anos, com sua equipe especializada operando em nível internacional.
A situação
Juntamente com a pedra, a madeira é um dos materiais que o homem sempre usou, primeiro como ferramenta e depois como material de construção. Entre outras coisas, a madeira é fácil de processar, pode ser usada de várias maneiras e - mais importante do que nunca no mundo atual - é uma matéria-prima renovável. Por esses motivos, cada vez mais arquitetos também estão se concentrando na madeira. Isso também é demonstrado pelos números anuais de consumo de madeira. Como em muitos setores, a pressão dos custos e os aumentos de preços também estão se fazendo sentir na indústria madeireira. Em sua busca por otimização de processos, a empresa NPX, de Udine, encontrou o que procurava na Balluff e conta com câmeras industriais para o processamento de paletes de madeira.
O desafio
O controle de qualidade de paletes de madeira exige máxima precisão e velocidade. Os sistemas convencionais geralmente atingem seus limites quando se trata de detectar defeitos de superfície e medição geométrica. A NPX estava procurando uma solução que combinasse a reconstrução 3D e a inspeção de superfície em um único processo automatizado e que pudesse reagir com flexibilidade a diferentes tipos de madeira e velocidades de produção. O objetivo também era minimizar a necessidade de intervenção e impulsionar a automação.
A solução
O sistema implementado pela NPX baseia-se em uma arquitetura de PC com 8 a 10 câmeras industriais USB e Ethernet da Balluff (GX0 e SF2), que são conectadas por meio de portas de rede dedicadas e placas de expansão PCIe para USB 3.0. A combinação de sensores monocromáticos e coloridos permite a reconstrução 3D simultânea usando triangulação a laser e inspeção colorida detalhada das superfícies de madeira.
A aquisição sincronizada de imagens de todas as câmeras garante uma inspeção confiável, mesmo em velocidades de produção variáveis. A interface inteligente do codificador das câmeras Balluff simplifica a arquitetura da máquina, pois a distribuição do sinal ocorre diretamente na câmera. O firmware especialmente desenvolvido otimiza o processamento e a transmissão de dados e garante uma integração perfeita na linha de produção existente.
Que outras vantagens a solução oferece?
A solução da Balluff permite que a NPX aumente significativamente a velocidade e a confiabilidade da inspeção. O controle de qualidade automatizado reduz a intervenção manual e minimiza o tempo de inatividade. O hardware robusto e o software flexível foram comprovados na operação diária e oferecem à NPX uma clara vantagem competitiva, pois não apenas aumentam a qualidade do produto, mas também reduzem os custos operacionais e promovem a sustentabilidade da produção.
Imagem: Inclusões de pedras são reconhecidas. Fonte da imagem: © NPX Srl
As vantagens
- Aquisição sincronizada de imagens graças à interface do codificador
- Processamento e transmissão de dados otimizados graças ao firmware adaptado
- Combinação de sensores monocromáticos e coloridos
- O hardware robusto permite a operação contínua
- Redução do esforço de cabeamento graças aos recursos inteligentes das câmeras
Os produtos
O sistema NPX Srl é baseado em câmeras industriais Ethernet e USB (GX0 e SF2) da Balluff. As famílias de câmeras usam sensores IMX da Sony e firmware especialmente adaptado às necessidades do NPX Srl para uso otimizado.
