Radarový senzor BRS M30 na detekciu objektov a meranie vzdialenosti
Riešiteľ problémov, ktorý presvedčí tam, kde iné technológie narážajú na svoje limity
Radarové senzory zaujmú svojou presnosťou, rýchlosťou a spoľahlivosťou, a to aj v náročných podmienkach prostredia. Poskytujú stabilné výsledky merania bez ohľadu na svetlo, nečistoty, vlhkosť alebo teplotné výkyvy a sú ideálne pre náročné priemyselné aplikácie. Vďaka veľkému dosahu, presnému rozlíšeniu a rýchlemu času odozvy zvládajú úlohy, ktoré iné technológie často nezvládajú.

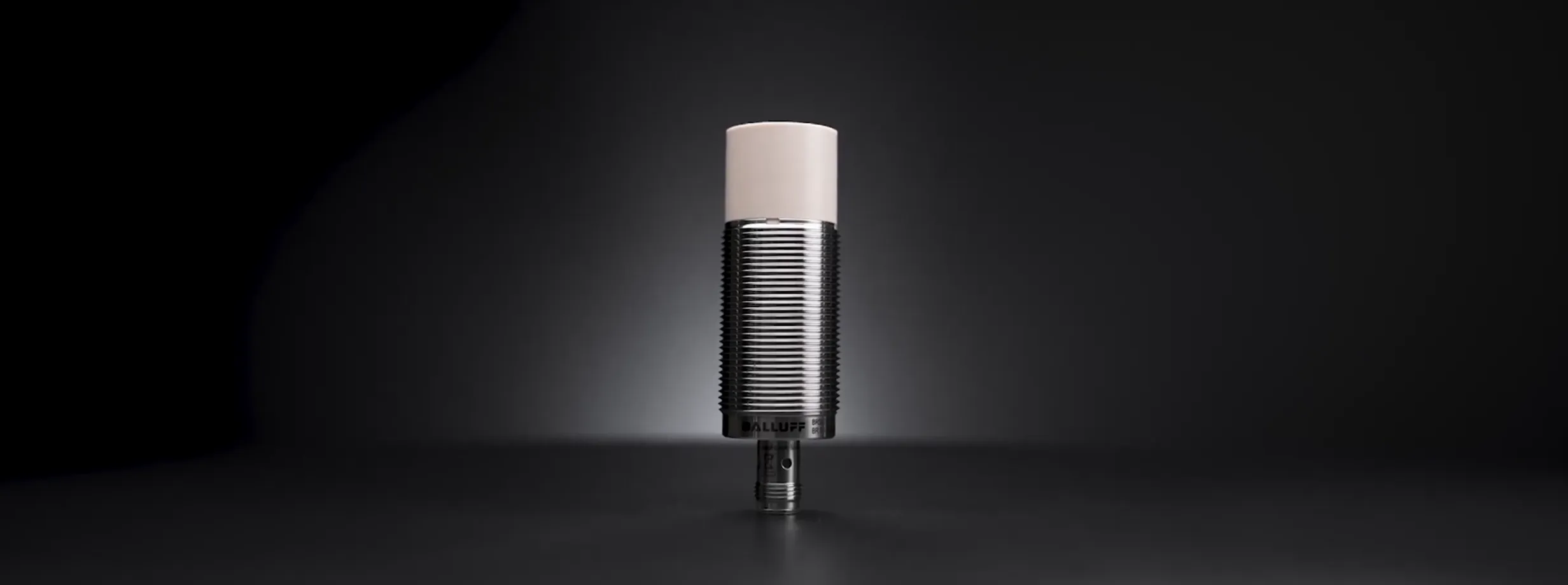

Radarový snímač Balluff BRS v puzdre M30 je novým predvojom snímačov s technológiou 122 GHz. Je to prvý radarový senzor na svete, ktorý spája výhody radarovej technológie na detekciu objektov v blízkom poli a presné meranie vzdialenosti. Vďaka tomu je ideálnym riešením pre aplikácie, kde sa vyžaduje presnosť, rýchlosť a robustnosť.
Vďaka puzdru M30 s krytím IP69K a rozhraniam IO-Link a analógovému rozhraniu je radarový senzor M30 ideálne vybavený na priemyselné použitie.
Výhody radarových snímačov v skratke
- Veľký dosah a presné rozlíšenie
- Veľmi vysoká frekvencia merania a rýchle časy odozvy
- Odolnosť voči prachu, špine, vlhkosti, priamemu svetlu, hmle, parám a prievanu
- Necitlivosť na magnetické alebo elektrické polia
- Spoľahlivosť pri priehľadných, lesklých alebo horúcich predmetoch
- Bezproblémová paralelná prevádzka viacerých snímačov
- Nezávislosť od okolitého svetla a znečistenia
- Zobrazenie kvality signálu pre maximálnu spoľahlivosť procesu
Špeciálne vlastnosti radarového snímača BRS M30
- Vysoká presnosť a rozlíšenie, ako aj vysoká selektivita medzi objektmi - spoľahlivá detekcia aj tých najmenších dielov
- Frekvencia merania do 1 kHz - možnosť detekcie viac ako 100 000 objektov za hodinu
- Slepá zóna len 300 mm (v závislosti od cieľového objektu a okolitých podmienok)
- Úzky detekčný lúč len 10° (elevácia a azimut) - optimálne zameranie na cieľový objekt
- Robustné puzdro M30 s krytím IP69K - odolné aj v náročných podmienkach
- Radarový snímač s rozhraním IO-Link a analógovým rozhraním - pre maximálnu flexibilitu pri parametrizácii a výstupe
Naše produkty

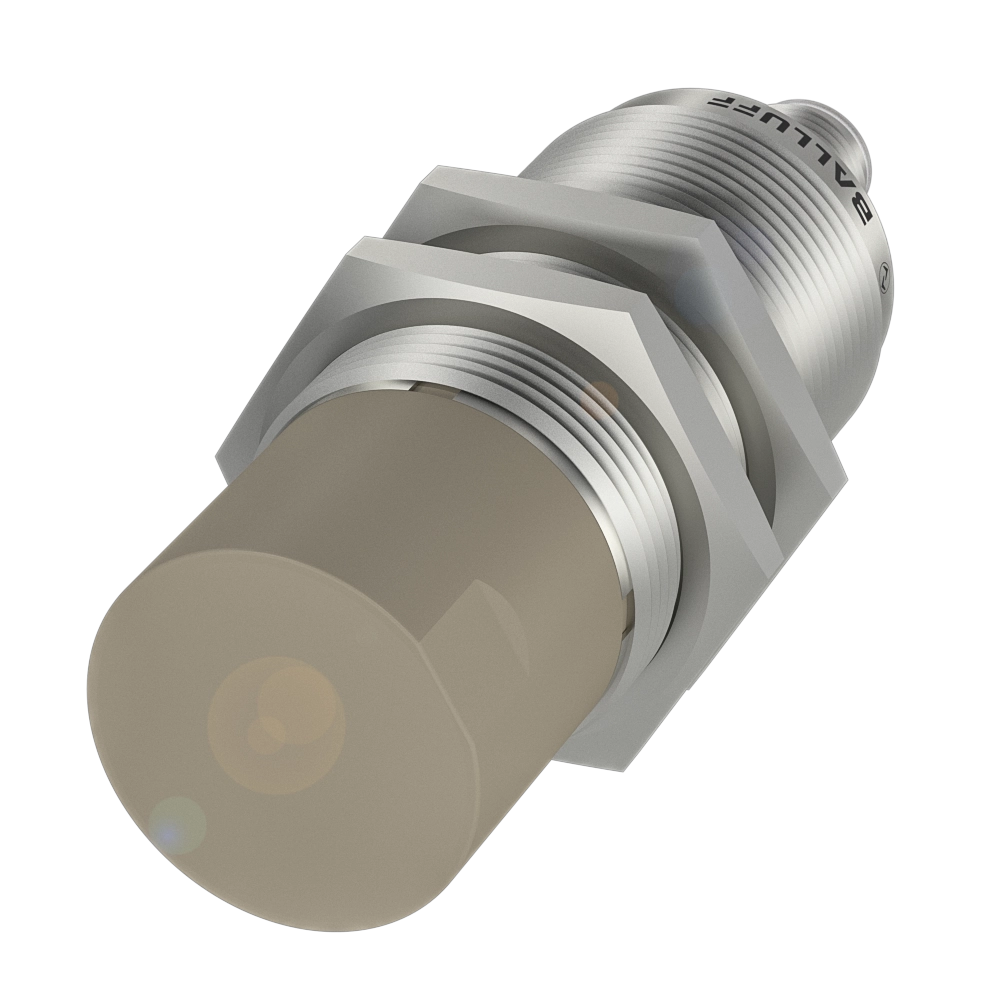

Radarový senzor BRS M30
Radarový senzor BRS M30
- Princíp fungovania
- Radar
- Slepá zóna
- 300 mm
- Rozsah max.
- 15 m
- Materiál puzdra
-
1.4404 stainless steel
PEEK - Štýl
- M30x1.5
- Stupeň krytia IP
-
IP69K
IP54 - Pripojenie
- Connector, M12x1-Male, 4-pin
- Rozhranie
-
IO-Link-Device
Analog, voltage/analog, current
PNP/NPN/IO-Link - Schválenie/zhoda
-
CE
WEEE
Vzorové aplikácie z praxe

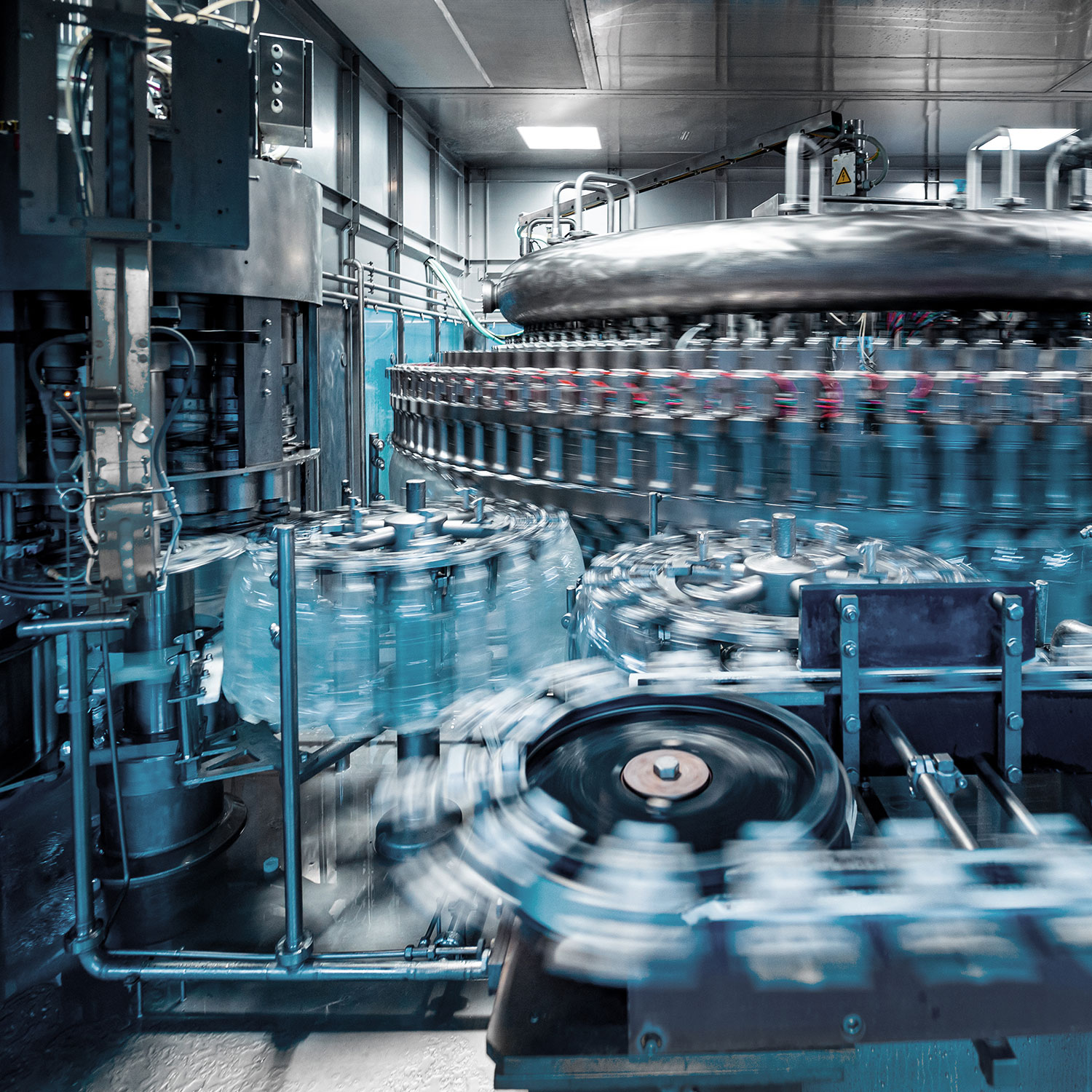

1. Detekcia fliaš pri najvyššej rýchlosti
Výzva:
Zákazník hľadá senzor, ktorý je dostatočne rýchly na detekciu viac ako 100 000 fliaš za hodinu. V súčasnosti meria pomocou ultrazvukových senzorov, ktoré sú zjavne príliš pomalé. Okrem toho alternatívne senzory so svetelnou bariérou rýchlo oslepnú v dôsledku používaných čistiacich prostriedkov.
Riešenie:
S radarovým senzorom v puzdre M30 a frekvenciou 122 GHz je možné presne detegovať fľaše prostredníctvom analógového výstupu alebo digitálneho spínacieho výstupu (SIO), a to aj pri vysokých rýchlostiach. Parametrizácia sa vykonáva prostredníctvom priemyselného štandardu IO-Link.
Výhody:
Vysoká rýchlosťSnímač ponúka požadovanú vysokú rýchlosť, a tým výrazne zvyšuje efektivitu výrobnej linky.
RobustnosťSnímač spoľahlivo pracuje v náročných podmienkach, ako je prach a vlhkosť, čo minimalizuje prestoje.

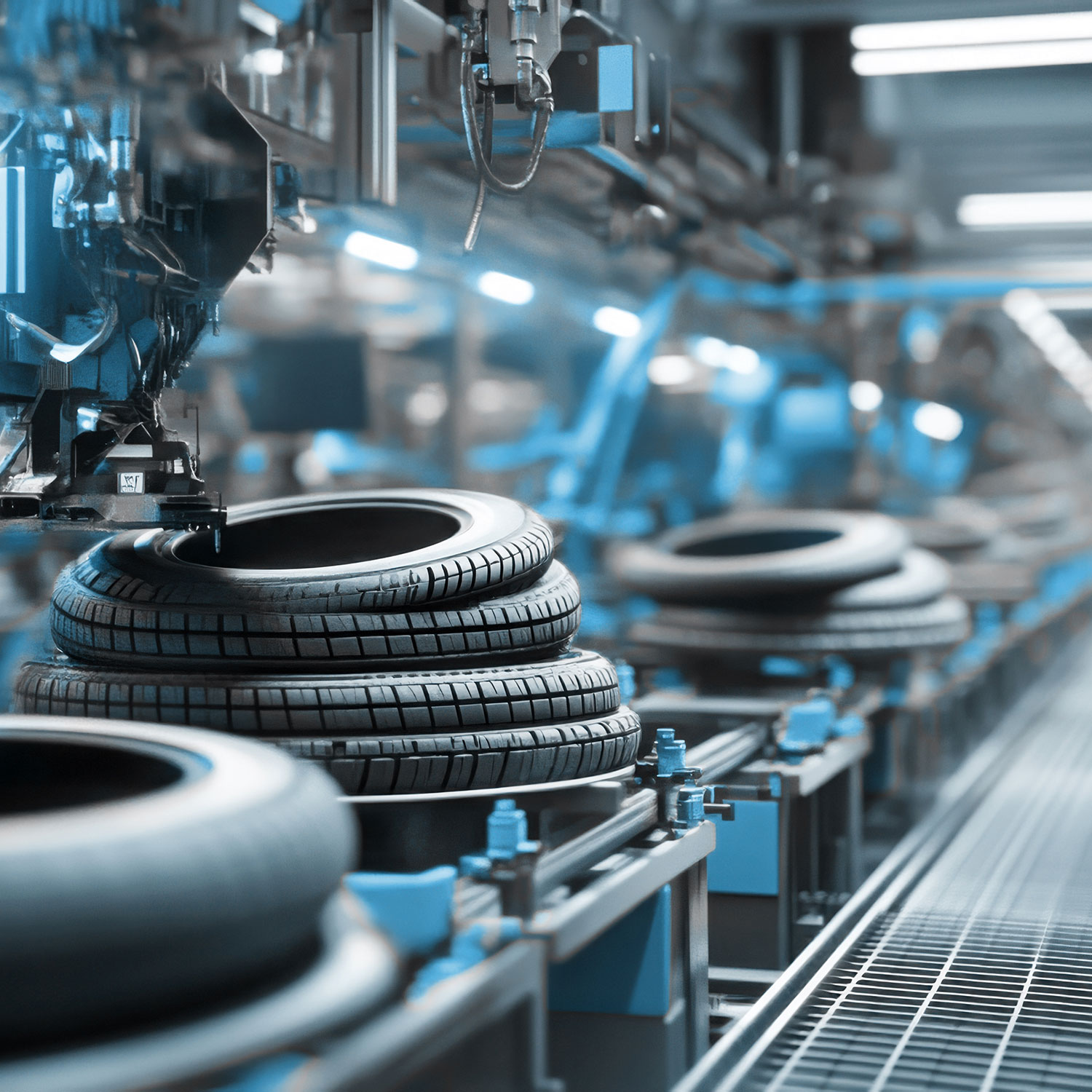

2. Detekcia pneumatík
Výzva:
Optické svetelné závory majú problém spoľahlivo detegovať pneumatiky kvôli ich matnému čiernemu povrchu a potlačeným alebo nalepeným štítkom. Okrem toho sú svetelné polia a reflektory náchylné na poškodenie od pneumatík a funkčnosť fotoelektrických snímačov trpí, keď sa na povrchu usadzujú nečistoty a kontaminanty.
Riešenie:
Radarové snímače v kompaktnom puzdre M30 ponúkajú spoľahlivé riešenie na detekciu pneumatík na dopravných pásoch, a to aj v náročných podmienkach.
Výhody:
Spoľahlivý výkon:Funguje aj v náročných podmienkach, čím zvyšuje bezpečnosť prevádzky.
Bezkontaktná detekcia:Optimalizuje výrobný proces spoľahlivou detekciou pneumatík.
Vysoká flexibilita rozsahuFlexibilný rozsah, vhodný od malých až po veľké rozsahy.
Jednoduchá integráciaRýchle pripojenie k existujúcim systémom vďaka IO-Link a režimu SIO.
