Wie unterscheidet sich der Anschluss von Sensoren mit PNP und NPN Ausgang?

In der Automatisierungstechnik gibt es 2 unterschiedliche Technologien beim Einsatz von Sensoren. Sehr oft werden in der Automatisierung 3-Draht Sensoren eingesetzt. Sowohl bei induktiven Näherungsschaltern, optischen Sensoren und auch kapazitiven schaltenden Sensoren gibt es 2 unterschiedliche Ausprägungen: PNP-Sensoren und NPN-Sensoren. Hier ist eine einfache Möglichkeit, sich zu merken, wie man einen 3-adrigen PNP- oder NPN-Sensor verdrahtet:

Unterscheidung von PNP und NPN

• PNP = Plusschaltend, der Sensor schaltet Positives Potential auf seinen Ausgang.

• NPN = Minus (Negativ-)schaltend, Der Sensor schaltet die Masse auf seinen Ausgang.

„-schaltend“ bezieht sich darauf, welche Seite der Last (Relais, Lampe, SPS-Eingang) elektrisch geschaltet wird. Entweder ist die Last direkt mit dem Minuspol verbunden und die positive Versorgungsspannung wird vom Sensor geschaltet (PNP).

Im Gegensatz dazu hängt beim NPN-Sensor die Last direkt an der Plus-Seite der Versorgungsspannung und der Minuspol wird vom Sensor geschaltet.

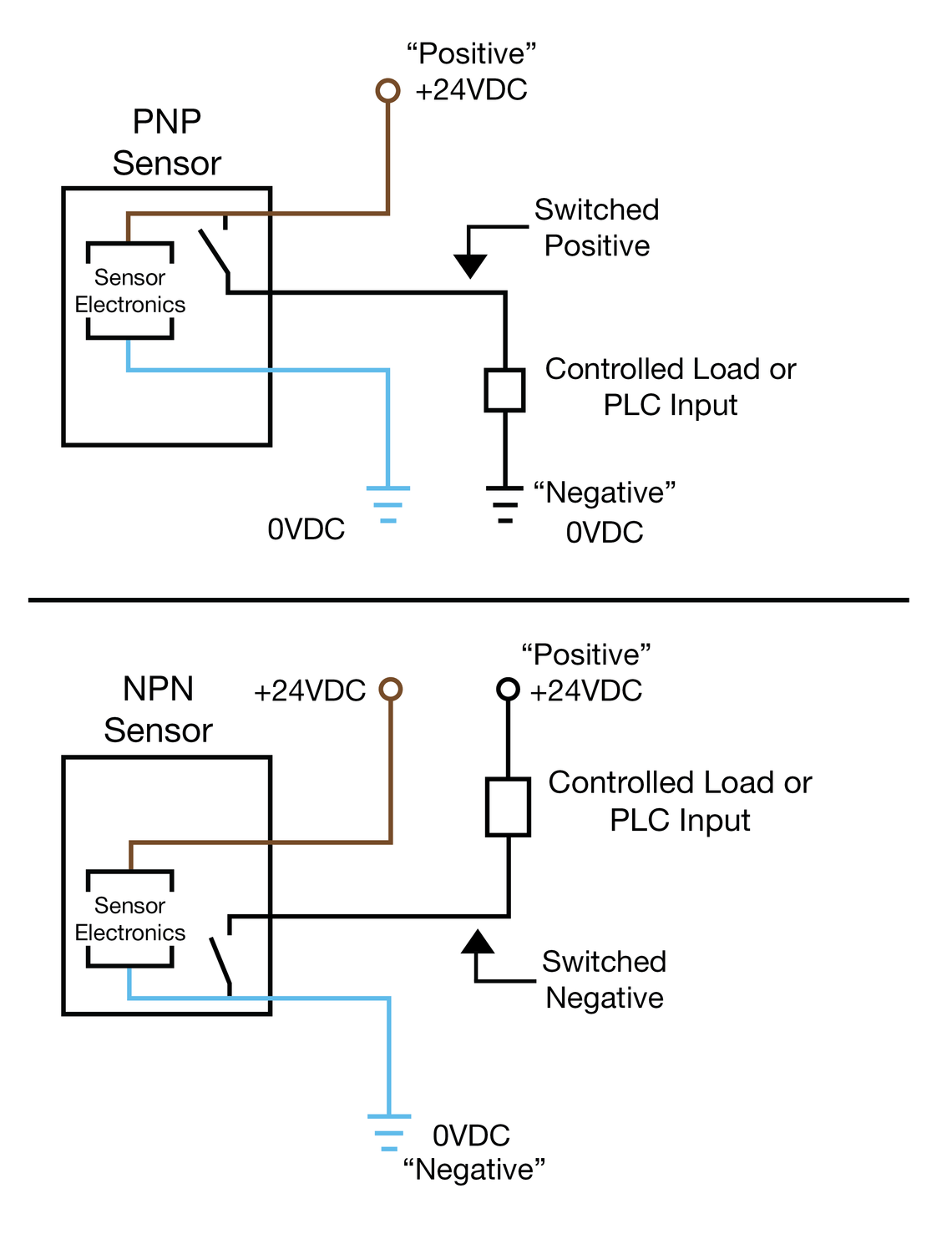

Diese Diagramme veranschaulichen die Unterschiede:

Verbreitung von PNP und NPN Technologie

Die PNP Technologie ist in Europa ein Standard in der Automatisierungstechnik. Übliche SPS Eingangsbaugruppen wie z.B. die Siemens ET200 benötigen einen PNP-Sensor als Signalgeber. Die digitalen Eingänge dieser SPS Baugruppe erwarten +24V als Eingangssignal. (Achtung, es gibt jedoch auch NPN Eingangskarten)

NPN Sensoren werden überwiegend von Steuerungen im asiatischen Raum, speziell aus Japan eingesetzt. Die Bedeutung und Verbreitung nimmt jedoch immer weiter ab.
