アナログのプロセスデータをデジタル化して伝送

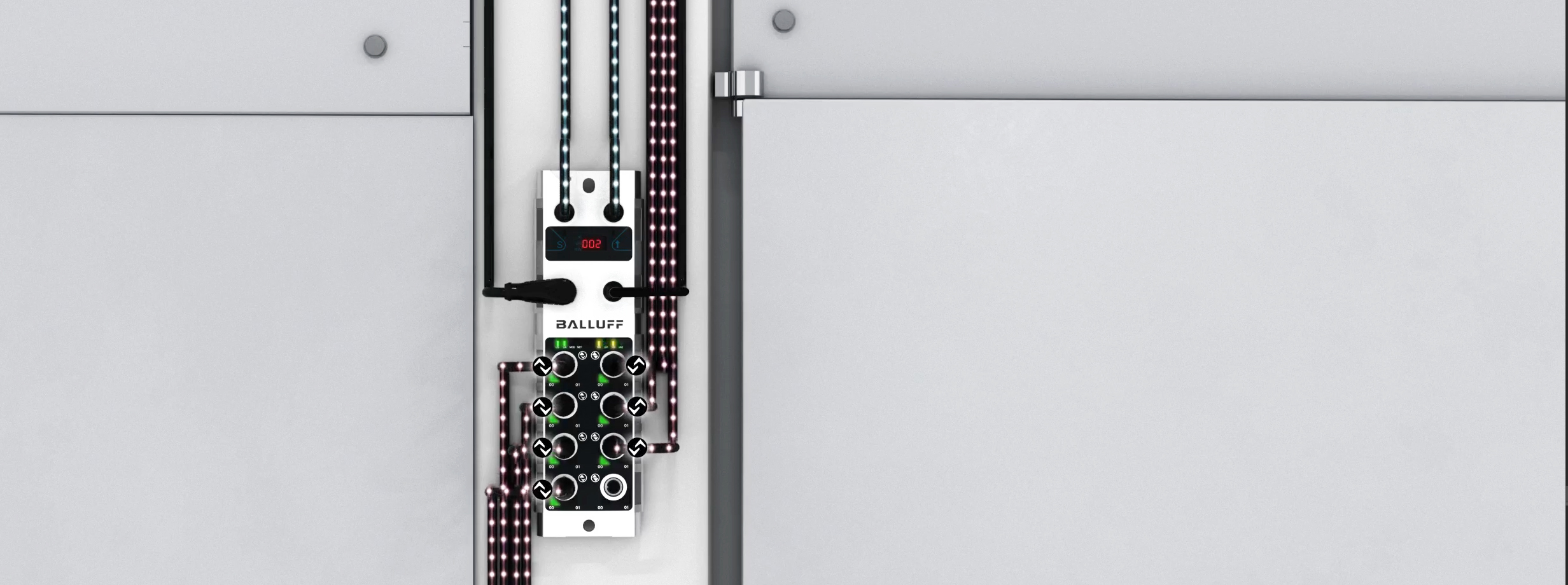

ネットワークモジュールとIO-Linkゲーウェイ BNI
圧力センサや温度センサは、塗工プロセスの品質管理に欠かせません。これらのセンサからPLCへ高速で効率よく柔軟にデータを伝送し、その可用性を最大限に引き出すバルーフのネットワークモジュールとIO-Linkゲートウェイが理想的なソリューションを提供します。これらのモジュールが信頼性高い通信を確保することで、プロセスの信頼性と効率性の向上に貢献します。
特徴
- シンプルな立上げと直感的な操作で、素早く簡単な設置と運用を実現
- さまざまなセンサやコントローラとの接続実績があり、PROFINETやEtherNet/IP、EtherCATなどの業界標準のプロトコルをサポート
- 産業用途に適した堅牢性、過酷な環境条件への耐性、信頼性の高い操作性
- クリーンルームの厳しい要件に応える亜鉛と銅を含まないIO-Linkゲートウェイ
効率よくプロセスデータを伝送するIO-Linkの推奨製品
PAハウジングのIO-Link対応I/Oハブ
PPSハウジングのPROFINET対応IO-Linkゲートウェイ
PROFINET対応IO-Linkゲートウェイ
EtherCAT対応IO-Linkゲートウェイ
IO-Link対応I/Oハブ
IO-Link対応I/Oハブ
PAハウジングのIO-Link対応I/Oハブ
- インタフェース
- IO-Link 1.1
- 電源電圧 Ub
- 18 ～ 30.2 VDC
- 接続部（COM 1）
- M12x1-オス, 4-ピン, A-コーディング済
- デバイス接続部
- 8x M12×1-ソケット, 5-ピン, A-コーディング済
- デジタル入力
- 16x PNP、タイプ 3
- デジタル出力
- 16× PNP
- 入/出力、設定可能
- あり
- 拡張ポート
- あり
- スイッチング電流
- 16x 350 mA
- 合計電流 US、センサ
- 4 A
- 合計電流 UA、アクチュエータ
- 4 A
- ハウジング材質
- PA、透明
- 寸法
- 50 x 30.8 x 115 mm
- 周囲温度範囲
- -20...70 °C
- 保護等級
- IP67, ネジ込み状態
- 伝送速度
- COM2（38.4 kBaud）
- 最小プロセスデータサイクル
- 3.5 ms
- プロセスデータ IN
- 2 bytes
- プロセスデータ OUT
- 2 bytes
PPSハウジングのPROFINET対応IO-Linkゲートウェイ
- インタフェース
- PROFINET
- Interface IIoT
- REST API, MQTT parsed
- 搭載インタフェース
- 8× IO-Link
- ポートクラス
- Type A
- 最大出力電流
- 2 A
- 高速立上げ（Fast Start-Up、FSU）
- あり
- ディスプレイ
- なし
- 電源電圧 Ub
- 18 ～ 30.2 VDC
- 接続部（COM 1）
- M12x1-ソケット, 4-ピン, D-コーディング済
- 接続部（COM 2）
- M12x1-ソケット, 4-ピン, D-コーディング済
- 接続部（一次側 / 入力）
- 7/8"-オス, 5-ピン
- 接続部（二次側 / 出力）
- 7/8"-ソケット, 5-ピン
- デバイス接続部
- 8x M12×1-ソケット, 5-ピン, A-コーディング済
- デジタル入力
- 16x PNP、タイプ 3
- デジタル出力
- 16× PNP
- 入/出力、設定可能
- あり
- 合計電流 US、センサ
- 9.0 A
- 合計電流 UA、アクチュエータ
- 9.0 A
- ハウジング材質
- プラスチック
- 寸法
- 68 x 42.9 x 226 mm
- 周囲温度範囲
- -25...70 °C
- 保護等級
- IP67
- IO-Link、バージョン
- 1.1.3
- Safety Hub Support
- あり
PROFINET対応IO-Linkゲートウェイ
- インタフェース
- PROFINET
- Interface IIoT
- REST API
- 搭載インタフェース
- 8× IO-Link
- ポートクラス
- Type A
- 最大出力電流
- 4 A
- 高速立上げ（Fast Start-Up、FSU）
- あり
- 電源電圧 Ub
- 18 ～ 30.2 VDC
- 接続部（COM 1）
- M12x1-ソケット, 4-ピン, D-コーディング済
- 接続部（COM 2）
- M12x1-ソケット, 4-ピン, D-コーディング済
- 接続部（一次側 / 入力）
- M12x1-オス, 5-ピン, L-コーディング済
- 接続部（二次側 / 出力）
- M12x1-ソケット, 5-ピン, L-コーディング済
- デバイス接続部
- 8x M12×1-ソケット, 5-ピン, A-コーディング済
- デジタル入力
- 16x PNP、タイプ 3
- デジタル出力
- 16× PNP
- 入/出力、設定可能
- あり
- 合計電流 US、センサ
- 16 A
- 合計電流 UA、アクチュエータ
- 16 A
- ハウジング材質
- 亜鉛ダイカスト, ニッケルめっき
- 寸法
- 68 x 31.7 x 224 mm
- 周囲温度範囲
- -5...70 °C
- 保護等級
- IP67
- IO-Link、バージョン
- 1.1
- Safety Hub Support
- あり
EtherCAT対応IO-Linkゲートウェイ
- インタフェース
- EtherCAT
- 搭載インタフェース
- 8× IO-Link
- ポートクラス
- Type A
- 最大出力電流
- 2 A
- ディスプレイ
- なし
- 電源電圧 Ub
- 18 ～ 30.2 VDC
- 接続部（COM 1）
- M12x1-ソケット, 4-ピン, D-コーディング済
- 接続部（COM 2）
- M12x1-ソケット, 4-ピン, D-コーディング済
- 接続部（一次側 / 入力）
- 7/8"-オス, 5-ピン
- 接続部（二次側 / 出力）
- 7/8"-ソケット, 5-ピン
- デバイス接続部
- 8x M12×1-ソケット, 5-ピン, A-コーディング済
- デジタル入力
- 16x PNP、タイプ 3
- デジタル出力
- 16× PNP
- 入/出力、設定可能
- あり
- 合計電流 US、センサ
- 9.0 A
- 合計電流 UA、アクチュエータ
- 9.0 A
- ハウジング材質
- 亜鉛ダイカスト, ニッケルめっき
- 寸法
- 68 x 37.9 x 224 mm
- 周囲温度範囲
- -5...70 °C
- 保護等級
- IP67
- IO-Link、バージョン
- 1.1
IO-Link対応I/Oハブ
- インタフェース
- IO-Link 1.1
- 電源電圧 Ub
- 18 ～ 30.2 VDC
- 接続部（COM 1）
- M12x1-オス, 4-ピン, A-コーディング済
- 接続部（一次側 / 入力）
- 7/8"-オス, 5-ピン
- デバイス接続部
- 8x M12×1-ソケット, 5-ピン, A-コーディング済
- デジタル入力
- 16x PNP、タイプ 3
- デジタル出力
- 16× PNP
- 入/出力、設定可能
- あり
- 拡張ポート
- あり
- 個別チャンネルモニタ
- あり
- スイッチング電流
- 16x 2 A
- 合計電流 US、センサ
- 9.0 A
- 合計電流 UA、アクチュエータ
- 9.0 A
- ハウジング材質
- 亜鉛ダイカスト, ニッケルめっき
- 寸法
- 68 x 32.4 x 181.5 mm
- 周囲温度範囲
- -5...55 °C
- 保護等級
- IP67, ネジ込み状態
- 伝送速度
- COM2（38.4 kBaud）
- 最小プロセスデータサイクル
- 6.2 ms
- プロセスデータ IN
- 8 bytes
- プロセスデータ OUT
- 2 bytes
IO-Link対応I/Oハブ
- インタフェース
- IO-Link 1.1
- 電源電圧 Ub
- 18 ～ 30.2 VDC
- 接続部（COM 1）
- M12x1-オス, 4-ピン, A-コーディング済
- 接続部（一次側 / 入力）
- 7/8"-オス, 5-ピン
- デバイス接続部
- 8x M12×1-ソケット, 5-ピン, A-コーディング済
- デジタル入力
- 16x PNP、タイプ 3
- デジタル出力
- 16× PNP
- 入/出力、設定可能
- あり
- 拡張ポート
- あり
- 個別チャンネルモニタ
- あり
- スイッチング電流
- 16x 2 A
- 合計電流 US、センサ
- 9.0 A
- 合計電流 UA、アクチュエータ
- 9.0 A
- ハウジング材質
- 亜鉛、ダイカスト
- 寸法
- 68 x 32.4 x 181.5 mm
- 周囲温度範囲
- -5...55 °C
- 保護等級
- IP67, ネジ込み状態
- 伝送速度
- COM2（38.4 kBaud）
- 最小プロセスデータサイクル
- 6.2 ms
- プロセスデータ IN
- 8 bytes
- プロセスデータ OUT
- 2 bytes
