IO-Link ile verimli robot otomasyonu
IO-Link ana bilgisayarları ve cihazları

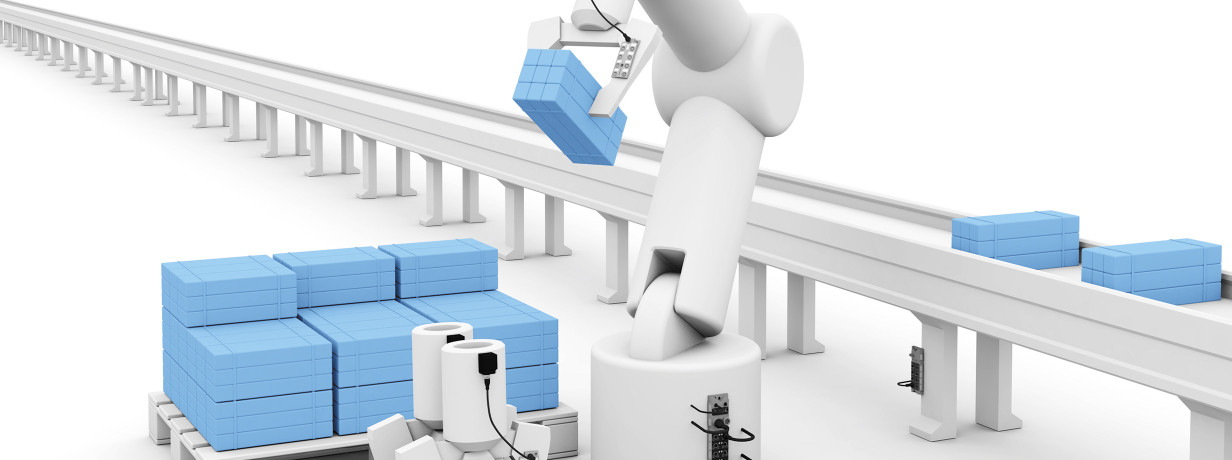

Modern robot sistemleri, özellikle robot kolunda çok sayıda sensör gerektirir. Bununla birlikte, yeterli dinamiği sağlamak ve enerji tüketimini en aza indirmek için sayıları sınırlandırılmalıdır. Birden fazla kablo içeren karmaşık kablolama, yüksek verimliliği zorlaştırır. IO-Link ile bu engeller geçmişte kaldı. Robot işlevini garanti etmek için standart bir M12 konnektör yeterlidir. I/O modülleri ve valf terminalleri kolayca bağlanabildiğinden özel konnektörlere artık gerek yoktur, böylece karmaşıklık azalır.
Özel özellikler
- Endüstri standardına göre piyasada satılan, blendajsız kablolarla bağlantı
- IO-Link sensörlerinin ve cihazlarının tak ve çalıştır entegrasyonu
- Tüm önemli endüstriyel ağ protokolleri için IO-Link master
- Kapasitif, endüktif, optoelektronik, manyetik, basınç ve sıcaklık sensörleri dahil IO-Link sensörleri
Verimli robot otomasyonu için önerilen ürünler
Profinet için ağ modülleri
PPS muhafazalı Profinet için ağ modülleri
EtherCAT için ağ modülleri
IO-Link sensör/aktüatör hub'ları
PA muhafazalı IO-Link sensör/aktüatör hub'ları
Profinet için ağ modülleri
- Arayüz
- Profinet
- Interface IIoT
- REST API
- Yardımcı arayüzler
- 8x IO-Link
- Port sınıfı
- Tip A
- Maksimum çıkış akımı
- 4 A
- Hızlı Başlatma (FSU)
- evet
- Çalışma voltajı Ub
- 18...30.2 VDC
- Bağlantı (COM 1)
- M12x1-dişi, 4-pin, D-kodlu
- Bağlantı (COM 2)
- M12x1-dişi, 4-pin, D-kodlu
- Bağlantı (besleme voltajı GİRİŞ)
- M12x1-erkek, 5-pin, L-kodlu
- Bağlantı (besleme voltajı ÇIKIŞ)
- M12x1-dişi, 5-pin, L-kodlu
- Bağlantı yuvaları
- 8x M12x1-dişi, 5-pin, A-kodlu
- Dijital girişler
- 16x PNP, Tip 3
- Dijital çıkışlar
- 16x PNP
- Yapılandırılabilen giriş/çıkışlar
- evet
- Akım toplamı US, sensör
- 16 A
- Akım toplamı UA, aktüatör
- 16 A
- Dış gövde malzemesi
- Çinko döküm, nikel kaplamalı
- Boyut
- 68 x 31.7 x 224 mm
- Ortam sıcaklığı
- -5...70 °C
- IP derecesi
- IP67
- IO-Link versiyonu
- 1.1
- Safety Hub Support
- evet
PPS muhafazalı Profinet için ağ modülleri
- Arayüz
- Profinet
- Interface IIoT
- REST API, MQTT
- Yardımcı arayüzler
- 8x IO-Link
- Port sınıfı
- Tip A
- Maksimum çıkış akımı
- 2 A
- Hızlı Başlatma (FSU)
- evet
- Ekran
- hayır
- Çalışma voltajı Ub
- 18...30.2 VDC
- Bağlantı (COM 1)
- M12x1-dişi, 4-pin, D-kodlu
- Bağlantı (COM 2)
- M12x1-dişi, 4-pin, D-kodlu
- Bağlantı (besleme voltajı GİRİŞ)
- 7/8"-erkek, 5-pin
- Bağlantı (besleme voltajı ÇIKIŞ)
- 7/8"-dişi, 5-pin
- Bağlantı yuvaları
- 8x M12x1-dişi, 5-pin, A-kodlu
- Dijital girişler
- 16x PNP, Tip 3
- Dijital çıkışlar
- 16x PNP
- Yapılandırılabilen giriş/çıkışlar
- evet
- Akım toplamı US, sensör
- 9.0 A
- Akım toplamı UA, aktüatör
- 9.0 A
- Dış gövde malzemesi
- Plastik
- Boyut
- 68 x 42.9 x 226 mm
- Ortam sıcaklığı
- -25...70 °C
- IP derecesi
- IP67
- IO-Link versiyonu
- 1.1.3
- Safety Hub Support
- evet
EtherCAT için ağ modülleri
- Arayüz
- EtherCAT
- Yardımcı arayüzler
- 8x IO-Link
- Port sınıfı
- Tip A
- Maksimum çıkış akımı
- 2 A
- Ekran
- hayır
- Çalışma voltajı Ub
- 18...30.2 VDC
- Bağlantı (COM 1)
- M12x1-dişi, 4-pin, D-kodlu
- Bağlantı (COM 2)
- M12x1-dişi, 4-pin, D-kodlu
- Bağlantı (besleme voltajı GİRİŞ)
- 7/8"-erkek, 5-pin
- Bağlantı (besleme voltajı ÇIKIŞ)
- 7/8"-dişi, 5-pin
- Bağlantı yuvaları
- 8x M12x1-dişi, 5-pin, A-kodlu
- Dijital girişler
- 16x PNP, Tip 3
- Dijital çıkışlar
- 16x PNP
- Yapılandırılabilen giriş/çıkışlar
- evet
- Akım toplamı US, sensör
- 9.0 A
- Akım toplamı UA, aktüatör
- 9.0 A
- Dış gövde malzemesi
- Çinko döküm, nikel kaplamalı
- Boyut
- 68 x 37.9 x 224 mm
- Ortam sıcaklığı
- -5...70 °C
- IP derecesi
- IP67
- IO-Link versiyonu
- 1.1
IO-Link sensör/aktüatör hub'ları
- Arayüz
- IO-Link 1.1
- Çalışma voltajı Ub
- 18...30.2 VDC
- Bağlantı (COM 1)
- M12x1-erkek, 4-pin, A-kodlu
- Bağlantı (besleme voltajı GİRİŞ)
- 7/8"-erkek, 5-pin
- Bağlantı yuvaları
- 8x M12x1-dişi, 5-pin, A-kodlu
- Dijital girişler
- 16x PNP, Tip 3
- Dijital çıkışlar
- 16x PNP
- Yapılandırılabilen giriş/çıkışlar
- evet
- Atlama portu
- evet
- Tek kanal izleme
- evet
- Anahtarlama akımı
- 16x 2 A
- Akım toplamı UA, aktüatör
- 9.0 A
- Akım toplamı US, sensör
- 9.0 A
- Dış gövde malzemesi
- Çinko döküm, nikel kaplamalı
- Boyut
- 68 x 32.4 x 181.5 mm
- Ortam sıcaklığı
- -5...55 °C
- IP derecesi
- IP67, vidalı durumdayken
- Aktarım hızı
- COM2 (38.4 kBaud)
- Proses verileri çevrimi minimum
- 6.2 ms
- Proses verileri GİRİŞ
- 8 bytes
- Proses verileri ÇIKIŞ
- 2 bytes
PA muhafazalı IO-Link sensör/aktüatör hub'ları
- Arayüz
- IO-Link 1.1
- Çalışma voltajı Ub
- 18...30.2 VDC
- Bağlantı (COM 1)
- M12x1-erkek, 4-pin, A-kodlu
- Bağlantı yuvaları
- 8x M12x1-dişi, 5-pin, A-kodlu
- Dijital girişler
- 16x PNP, Tip 3
- Dijital çıkışlar
- 16x PNP
- Yapılandırılabilen giriş/çıkışlar
- evet
- Atlama portu
- evet
- Anahtarlama akımı
- 16x 350 mA
- Akım toplamı UA, aktüatör
- 4 A
- Akım toplamı US, sensör
- 4 A
- Dış gövde malzemesi
- PA, Şeffaf
- Boyut
- 50 x 30.8 x 115 mm
- Ortam sıcaklığı
- -20...70 °C
- IP derecesi
- IP67, vidalı durumdayken
- Aktarım hızı
- COM2 (38.4 kBaud)
- Proses verileri çevrimi minimum
- 3.5 ms
- Proses verileri GİRİŞ
- 2 bytes
- Proses verileri ÇIKIŞ
- 2 bytes
