Elektrotları kaplarken ve kuruturken süreçleri görselleştirin
SmartLights BNI için hızlı arıza tespiti ve proses kontrolü

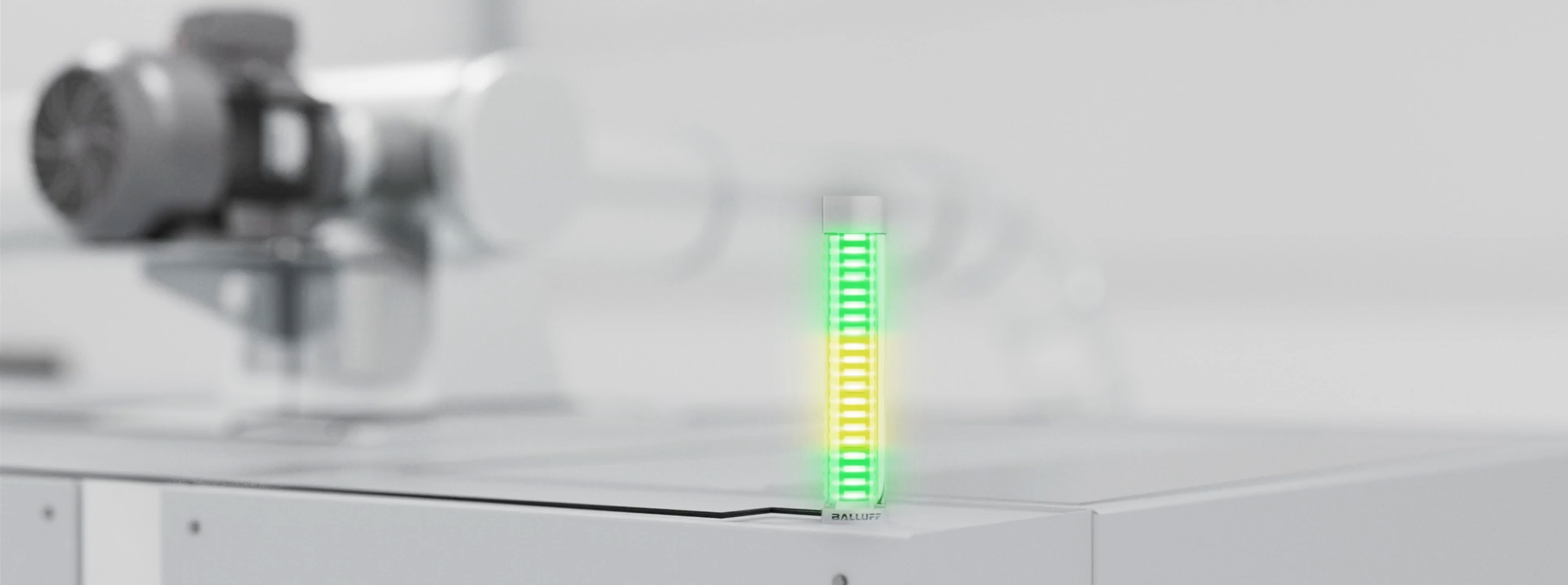

Akü üretiminde elektrot malzemelerini kaplarken ve kuruturken, istikrarlı üretim koşulları sağlamak için hassas görüntüleme ve hızlı tepki süreleri önemlidir. Kaplama makinelerinin, kaplama uygulamasının hızı, bulamacın viskozitesi ve kurutma bölümündeki sıcaklık gibi çeşitli parametreleri her zaman göz önünde bulundurması gerekir. Balluff'un SmartLights BNI LED sinyal kuleleri, bu parametrelerin esnek bir şekilde görselleştirilmesini sağlar ve sapmaları bir bakışta görünür hale getirir. Çeşitli ekran modları ve özelleştirilebilir bir renk spektrumu, örneğin "Kaplama devam ediyor", "Kurutma tamamlandı" durumu için veya malzeme eksikliği nedeniyle bir uyarı durumunda sezgisel bir ekran sağlar. Bu, işletme personelinin değişikliklere anında tepki vermesini ve süreci kesintiye uğratmadan gerekli önlemleri başlatmasını sağlar. İsteğe bağlı akustik sinyaller güvenliği artırır ve gerektiğinde hızlı müdahaleye olanak sağlar.
Özel özellikler
- "Çalışma aktif", "Sapma tespit edildi" veya "Bakım gerekli" gibi durumları görüntülemek için özelleştirilebilir renk spektrumu.
- Üç ekran modu (segment, seviye ve çalışan ışık modu) farklı proses gereksinimlerine esnek adaptasyon sağlar
- Değişikliklere hızlı tepki vermek için çalışma sırasında ekranların kolay ayarlanması
- Görsel sinyalleri güçlendirmek ve işletme personelini hızlı bir şekilde bilgilendirmek için isteğe bağlı ses modülü
Üretim süreçlerini görselleştirmek için önerilen Smartlight'lar ve makine aydınlatması
Farklı sayıda segmente sahip akıllı LED sinyal kulesi
SmartLight - Farklı sayıda segmente sahip LED sinyal kuleleri
IO-Link kontrol paneli
IP67 ve 6 segmentli kompakt LED sinyal lambası
Makine aydınlatması
Farklı sayıda segmente sahip akıllı LED sinyal kulesi
- Çalışma prensibi
- Gösterge ışığı
- Arayüz
- IO-Link 1.1
- Çalışma voltajı Ub
- 18...30.2 VDC
- Bağlantı
- M12x1-erkek, 4-pin
- Segmentler, maksimum adet
- 3
- Önceden belirlenmiş renkler
-
sarı
beyaz
yeşil
Mavi
kırmızı
turuncu
yapılandırılabilir - Fonksiyon göstergesi
-
Yürüyen ışık Modu
Seviye Modu
Segment Modu
Flexi-Mod - Ayarlama
- Fonksiyon göstergesi
- Ek fonksiyon
- Ek proses verileri
- Boyut
- 60 x 60 x 213 mm
- Dış gövde malzemesi
-
PC, Şeffaf, 15 µm Bakır, Ni 15 µm
Çinko döküm - Montaj
- M18 vidalar
- Ortam sıcaklığı
- -5...50 °C
- IP derecesi
- IP65
- Aktarım hızı
- COM2 (38.4 kBaud)
- Proses verileri çevrimi minimum
- 7.2 ms
- Proses verileri GİRİŞ
- 1 bytes
- Proses verileri ÇIKIŞ
- 8 bytes
SmartLight - Farklı sayıda segmente sahip LED sinyal kuleleri
- Çalışma prensibi
- Gösterge ışığı
- Arayüz
- IO-Link 1.1
- Çalışma voltajı Ub
- 18...30.2 VDC
- Bağlantı
- M12x1-erkek, 4-pin
- Segmentler, maksimum adet
- 5
- Önceden belirlenmiş renkler
-
sarı
beyaz
yeşil
Mavi
kırmızı
turuncu
yapılandırılabilir - Fonksiyon göstergesi
-
Yürüyen ışık Modu
Seviye Modu
Segment Modu
Flexi-Mod - Ayarlama
- Fonksiyon göstergesi
- Ek fonksiyon
- Ek proses verileri
- Boyut
- 60 x 60 x 309 mm
- Dış gövde malzemesi
-
PC, Şeffaf, 15 µm Bakır, Ni 15 µm
Çinko döküm - Montaj
- M18 vidalar
- Ortam sıcaklığı
- -5...50 °C
- IP derecesi
- IP65
- Aktarım hızı
- COM2 (38.4 kBaud)
- Proses verileri çevrimi minimum
- 7.2 ms
- Proses verileri GİRİŞ
- 1 bytes
- Proses verileri ÇIKIŞ
- 8 bytes
IO-Link kontrol paneli
- Çalışma prensibi
- IO-Link kontrol paneli, 4 yollu
- Boyut
- 85 x 64 x 199 mm
- Ortam sıcaklığı minimum
- -5 °C
- Ortam sıcaklığı maksimum
- 55 °C
- Onay/Uyumluluk
-
CE
WEEE
IP67 ve 6 segmentli kompakt LED sinyal lambası
- Çalışma prensibi
- Ses modüllü gösterge ışığı
- Arayüz
- IO-Link 1.1
- Çalışma voltajı Ub
- 18...30.2 VDC
- Bağlantı
- M12x1-erkek, 4-pin
- Segmentler, maksimum adet
- 3
- Önceden belirlenmiş renkler
-
sarı
beyaz
yeşil
Mavi
kırmızı
turuncu
yapılandırılabilir - Fonksiyon göstergesi
-
Yürüyen ışık Modu
Seviye Modu
Segment Modu
Flexi-Mod - Maksimum hacim
- 95 dB/m
- Ayarlama
-
Fonksiyon göstergesi
Ses yüksekliği - Ek fonksiyon
- Ek proses verileri
- Boyut
- 60 x 60 x 234.5 mm
- Dış gövde malzemesi
-
PC, Şeffaf, 15 µm Bakır, Ni 15 µm
Çinko döküm - Montaj
- M18 vidalar
- Ortam sıcaklığı
- -5...50 °C
- IP derecesi
- IP30
- Aktarım hızı
- COM2 (38.4 kBaud)
- Proses verileri çevrimi minimum
- 7.2 ms
- Proses verileri GİRİŞ
- 1 bytes
- Proses verileri ÇIKIŞ
- 8 bytes
Makine aydınlatması
- Bağlantı
- Konnektör, M12x1-erkek, 4-kutup
- Versiyon
- Makine ışığı
- Boyut
- Ø 45 x 420 mm
- Nominal çalışma voltajı Ue DC
- 24 V
- Malzeme
-
Alüminyum Anodize
Borosilikat optik cam - Aydınlatma alanı
- 380 x 42 mm
- Işın açısı
- 120 °
- Işık tipi
- LED beyaz ışık cisimden yayılmış
- Işık şiddeti
- 1450 lm
- Renk sıcaklığı
- 5000 K
- Ortam sıcaklığı
- -20...40 °C
- Onay/Uyumluluk
-
CE
UKCA
cULus
WEEE - IP derecesi
- IP67
