ミキサーの状態監視
状態監視センサ BCM

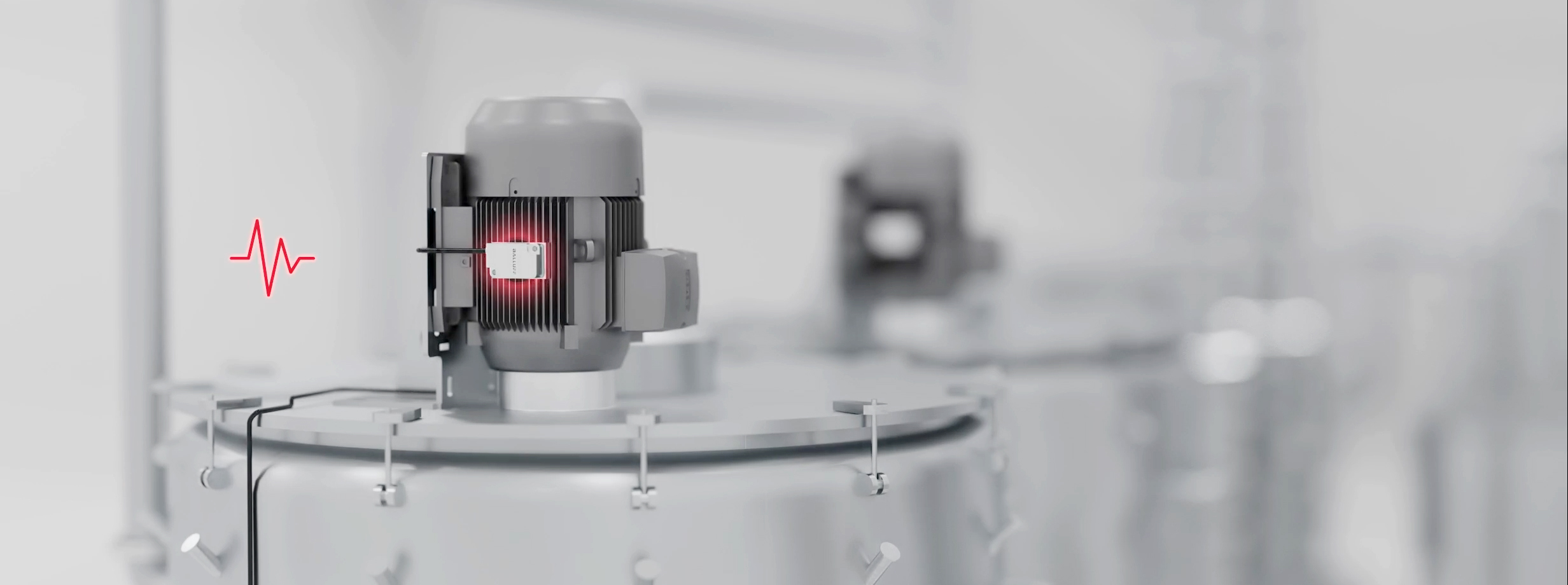

バルーフの状態監視センサは、ミキサーやその他のバッテリー生産システムの状態データを提供し、潜在的な障害を早期段階で通知します。モーター上で振動や温度など重要な物理現象を直接記録し、IO-Link経由で上位システムに伝送します。個別に提起できる限界値に達するとアラームを発します。センサは自身の状態も監視します。これらの機能により、計画外のダウンタイムを回避し、マニュアル作業による定期点検をなくすことができます。
特徴
- 狭いスペースに最適なコンパクトなデザイン
- IO-Link による便利なパラメータ設定
- 振動、温度、湿度、周囲圧力など、複数の測定項目を1つのデバイスで同時測定
- 設定可能なデータのエッジ処理機能を搭載した評価用プロセッサ
- 柔軟に選べるプロセスデータの構成
ミキサーやバッテリー製造システムのインテリジェントな状態監視に最適な推奨製品
BCM0003
時間ドメインと周波数ドメイン(FFT)の振動解析
BCM0002
振動解析と接触温度、湿度、気圧の監視
BCM0001
振動解析と接触温度の監視
BAV002N
IO-LinkマスタとIPC、見える化ソフトを統合した状態監視ユニット
BCM0003
時間ドメインと周波数ドメイン(FFT)の振動解析
- 機能
-
Vibration analysis in time domain
Vibration analysis in frequency range
Rotational speed input
接触温度 - 振動、周波数帯
-
2...4500 Hz (±10 %)
2...6000 Hz (±3 dB) - 振動、測定軸数
- 3
- Vibration, measuring range
- -16…16 g
- 接触温度、測定範囲
- -40…+80 °C
- 定格動作電圧 Ue DC
- 24 V
- インタフェース
- IO-Link 1.1.3
- 接続
- コネクタ付きケーブル、M12×1 オス、4 ピン、1.5 m、PUR
- ハウジング材質
- Stainless steel 1.4404 (316L)
- 保護等級
- IP67、IP68、IP69K
- 周囲温度範囲
- -40...80 °C
- Secondary features
-
Identification
Device Discovery
Switching Counter
Logic Blocks
Operating Hours Counter
Boot Cycle Counter
Voltage and Current Monitoring
Pin Assignment - Secondary features for condition monitoring
- Internal temperature monitoring
BCM0002
振動解析と接触温度、湿度、気圧の監視
- 機能
-
Vibration analysis in time domain
接触温度
相対湿度
周囲圧力 - 振動、周波数帯
-
2…1800 Hz (±10 %)
2…2500 Hz (±3 dB) - 振動、測定軸数
- 3
- Vibration, measuring range
- -16…16 g
- 接触温度、測定範囲
- -25…+70 °C
- 相対湿度、測定範囲
- 5...95 %RH
- 周囲圧力、測定範囲
- 300…1100 hPa
- 定格動作電圧 Ue DC
- 24 V
- インタフェース
- IO-Link 1.1
- 接続
- コネクタ付きケーブル、M12×1 オス、3 ピン、1.5 m、PUR
- ハウジング材質
- ステンレス（1.4404）, メンブレン：ナイロン不織布の ePTFE
- 保護等級
- IP67
- 周囲温度範囲
- -25...70 °C
BCM0001
振動解析と接触温度の監視
- 機能
-
Vibration analysis in time domain
接触温度 - 振動、周波数帯
-
2…1800 Hz (±10 %)
2…2500 Hz (±3 dB) - 振動、測定軸数
- 3
- Vibration, measuring range
- -16…16 g
- 接触温度、測定範囲
- -25…+70 °C
- 定格動作電圧 Ue DC
- 24 V
- インタフェース
- IO-Link 1.1
- 接続
- コネクタ付きケーブル、M12×1 オス、3 ピン、1.5 m、PUR
- ハウジング材質
- ステンレス（1.4404）
- 保護等級
- IP67、IP68、IP69K
- 周囲温度範囲
- -25...70 °C
BAV002N
IO-LinkマスタとIPC、見える化ソフトを統合した状態監視ユニット
- メインメモリ
- 2 GB RAM
- 寸法
- 101 x 126 x 50 mm
- データメモリ
- 8 GB EMMC
- プロセッサ
- 1.8 GHz / 400MHz
- デバイス接続部
- 2x LAN: RJ45-ソケット, 8-ピン 4x IO-Link: M8×1-ソケット, 4-ピン, A-コーディング済 PWR: Phoenix MC1.5/3-STF-3.81 USB: USB 2.0 Standard-A
